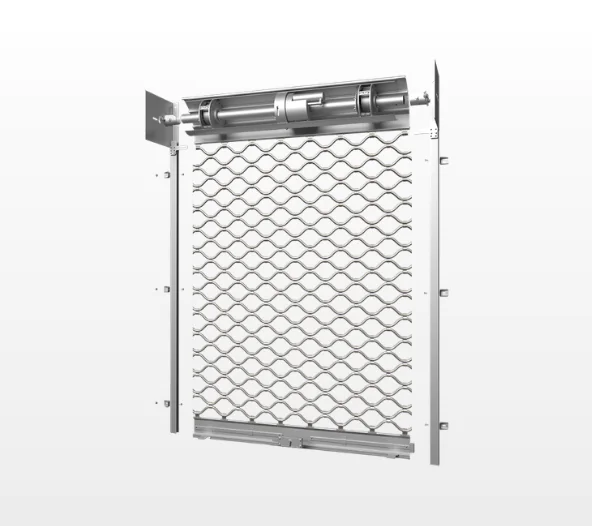

Grille métallique à tubes ondulés sur mesure

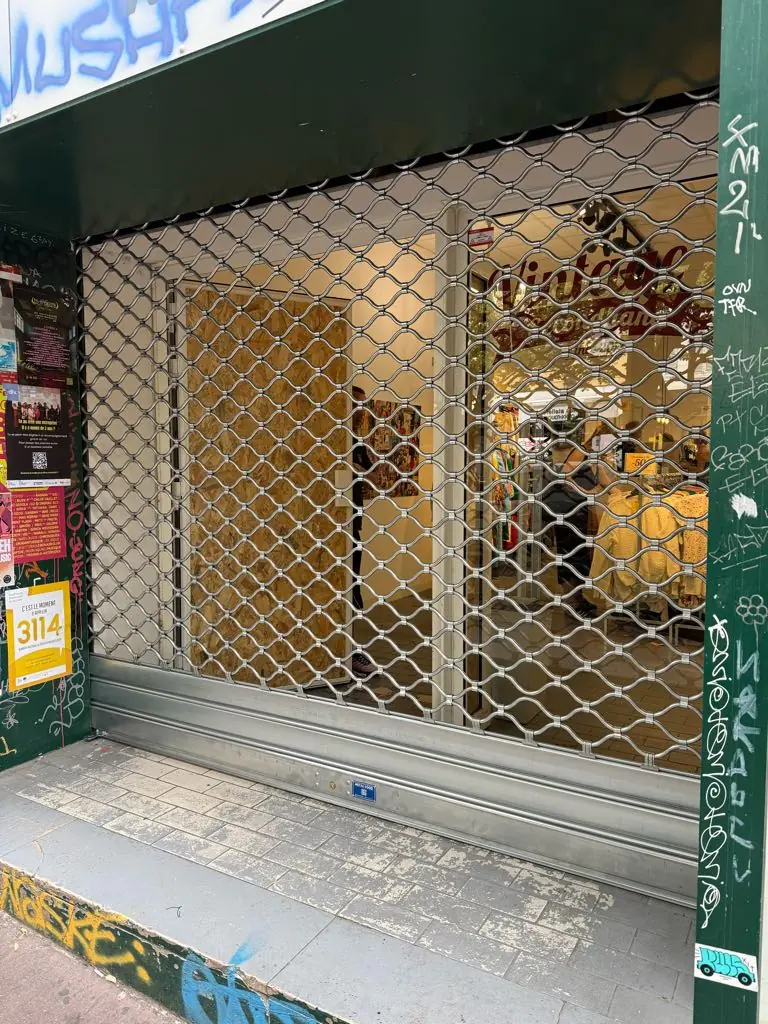

Grille métallique à tubes ondulés de commerce

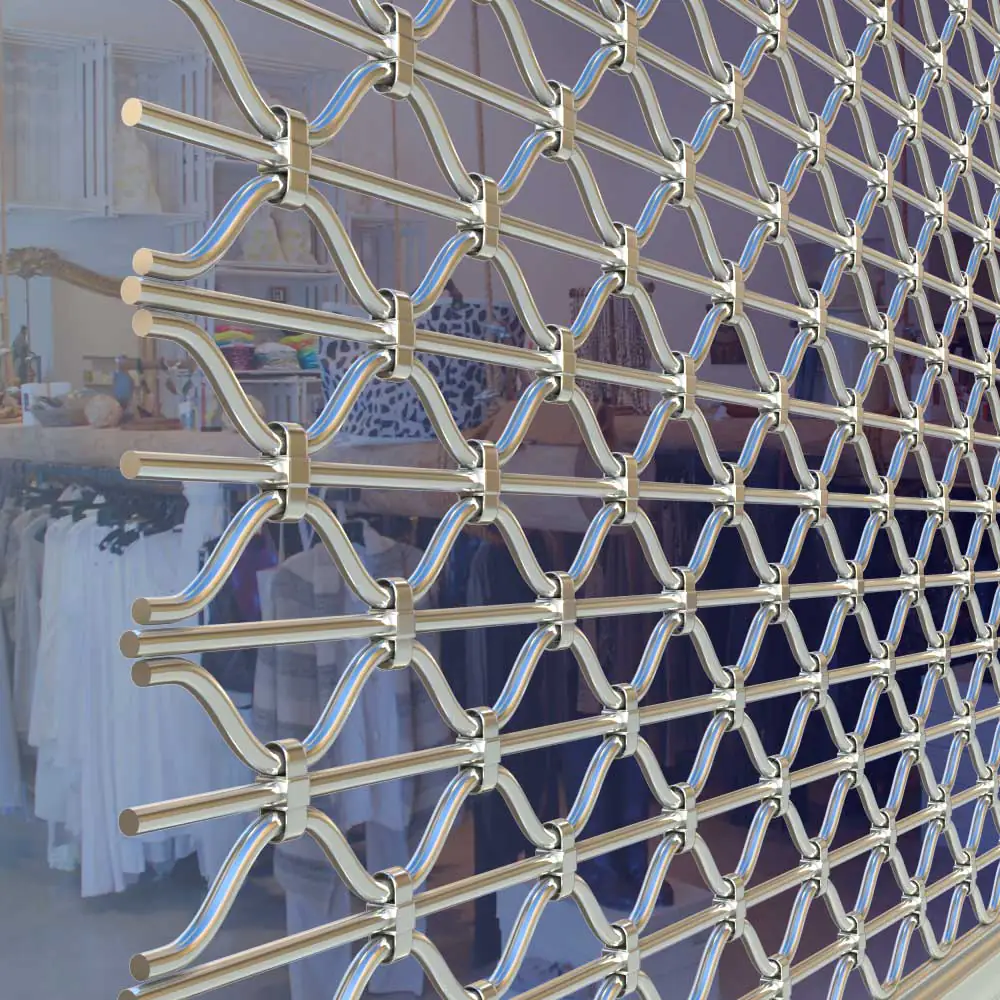

Tubes ondulés cobra
tubes ondulés
Grille métallique à tubes ondulés sur mesure
Pas et diamètres des tubes
| Pas | Diamètre |
|---|---|
| Pas 90 mm | 14 |
À partir de 499€ HT
Fermeture commerciale qui combine transparence, ventilation naturelle et résistance anti-intrusion. Idéale pour commerces, vitrines et locaux nécessitant une protection visible sans occultation totale.
Le tablier se compose de tubes ondulés en acier galvanisé de 14 mm de diamètre, disposés selon un pas de 90 mm et reliés par des attaches de 1,8 mm d'épaisseur. Cette structure garantit une excellente rigidité, une longue tenue dans le temps et une protection durable contre la corrosion grâce à la galvanisation.
Axe
Structure principale du mécanisme d'enroulement — manuel ou motorisé
| Composant | Description |
|---|---|
| Tube d'enroulement | Épaisseurs 2 mm et 3 mm · diamètres Ø 60 mm et Ø 76 mm (selon poids du tablier) |
| Boîte à ressort | Diamètres 200/60/60 · 220/60/60 · 240/76/60 |
| Ressorts | Pas 60 mm · épaisseurs 1,0 à 1,4 mm · 2 ou 4 bobines selon dimensions |
| Plats bombés | Soudés sur les boîtes à ressort · rigidification et synchronisation |
| Goupille | Bloque et sécurise le ressort compensateur lors des réglages ou du démontage |
| Supports d'axe (berceaux) | Fixation en « U » aux deux extrémités · compatibles Ø 60 mm et Ø 76 mm |
| Attaches tablier (agrafes) | Forme S (enroulement extérieur) ou C (enroulement intérieur) |
| Types de moteurs | Description |
|---|---|
| Moteur central | Conçu pour un usage quotidien modéré (quelques cycles par jour), il convient aux tabliers de petite et moyenne taille, principalement pour les commerces et garages. |
| Moteur tubulaire | Adapté à un usage standard à fréquent, il prend en charge des tabliers avec dimensions plus larges et poids plus lourds et s'adresse aux larges vitrines et ouvertures, commerces, rideaux lourds |
| Moteur latéral | Prévu pour un usage intensif jusqu'à 50 cycles par jour il est dimensionné pour des tabliers au-delà de 800 kg et répond aux exigences des environnements industriels : Industries, entrepôts logistiques. |
Chaque type de moteur possède ses propres pièces et une structure mécanique spécifique. Le moteur central s'intègre sur la base de l'axe manuel en y ajoutant ses composants. Le moteur tubulaire et le moteur latéral fonctionnent sans ressorts de compensation : le moteur assure seul le levage, la descente et le maintien du tablier.
Tablier

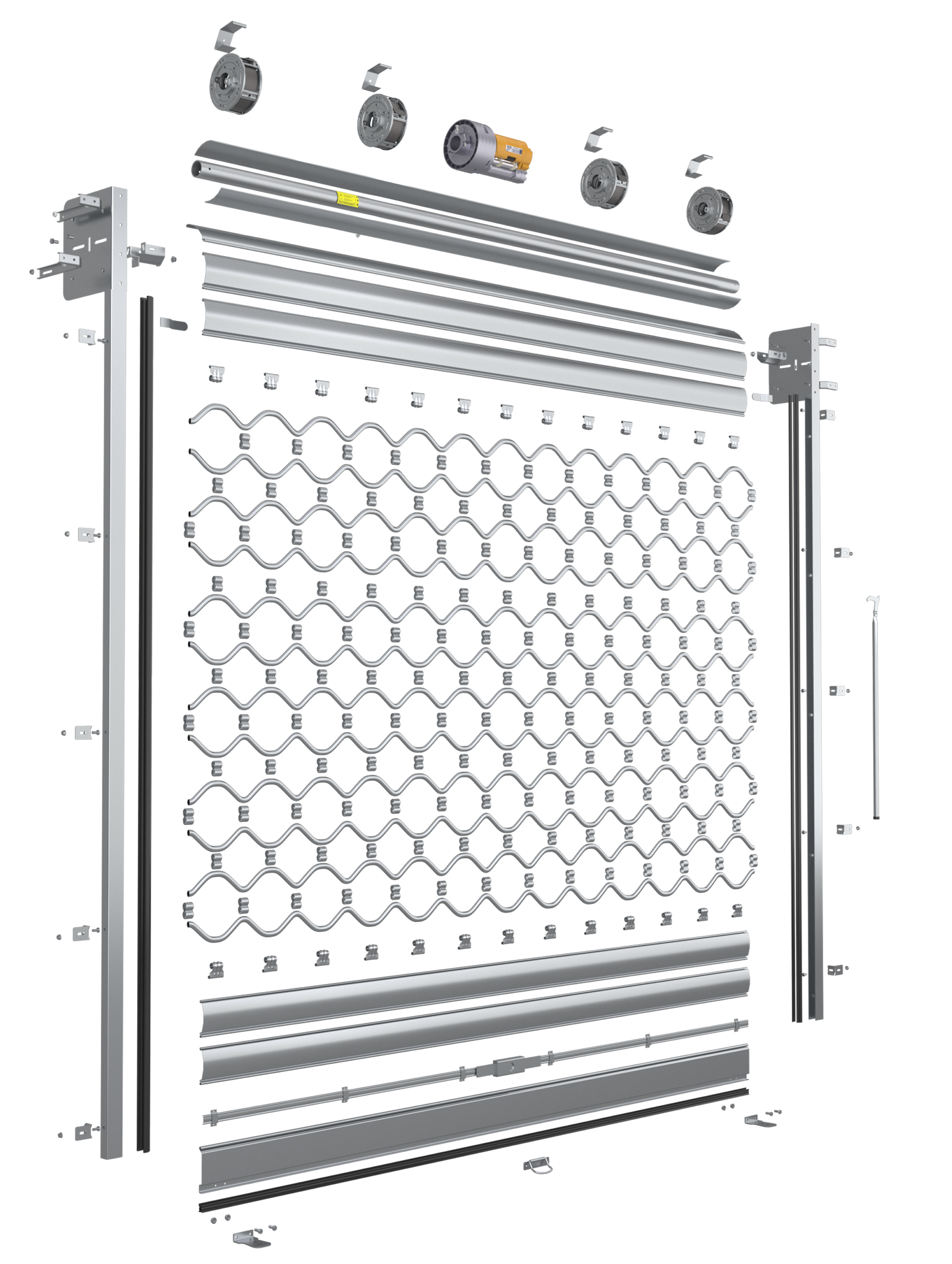

Dimensions d'un tablier grille métallique Cobra
| Pas | Diamètres |
|---|---|
| Pas 90 mm | 14 |
Tubes ondulés en acier galvanisé Pas 90 mm de diamètre 14 reliés par des attaches épaisseur 1,8 mm
- Intégration obligatoire d'une lame pleine supérieure pour la fixation des attaches (agrafes) sur l'axe d'enroulement
- La lame finale reste toujours pleine, même si le reste du tablier comporte des lames perforées ou en polycarbonate
- Dimensions lame finale : Pas 140 mm · 15/10e — ou Pas 90 mm · 15/10e (uniquement pour les petites lames Pas 57 mm)
Le pas et l'épaisseur sont choisis selon les dimensions de l'ouverture, le niveau de sécurité requis et les préférences du client.
Accesoires lame finale
La lame finale est toujours renforcée : Pas 140 mm, épaisseur 15/10e, ou Pas 90 mm, épaisseur 15/10e pour les tabliers composés de lames Pas 57 mm.
- 2 points : profil rond et européen
- 4 points : profil rond et européen
- Tringle (tige de serrure) : transmet la rotation de la clé vers les points de fermeture
- Passants (cavaliers) : guides fixés sur la lame finale · maintient la tringle dans son axe · évite la déformation
- Sabot : fixé au seuil · verrouille la lame finale au sol en position fermée
- Butées d'arrêt : vissées aux extrémités · empêche le tablier de remonter dans le coffre
- Joint rigide : incompatible avec une cornière de renfort.
- Joint souple : caoutchouc flexible qui s'écrase légèrement pour compenser les irrégularités du sol, installé sur la cornière de renfort.
- Cornière métallique de renfort : vissée sur la lame finale · répartition de charge · évite les déformations
- Tube de renfort carré ou rectangulaire : sur demande ou largeur > 8 m
- Poignée de tirage : pour manœuvre manuelle
- Contacteur de sécurité — empêche le moteur de fonctionner si la serrure est verrouillée
- Fixation par vis sur les coulisses · branchement sur le câblage moteur · support acier inclus
Drapeau
Flasques, coulisses et accessoires latéraux de guidage
| Composant | Description |
|---|---|
| Flasques (joues / plaques d'enroulement) | Équerres métalliques carrées · dimensions 300 / 340 / 350 / 370 / 400 / 450 mm selon encombrement (bobines, pas de lame, accessoires) |
| Coulisse en U | Guidage standard · forme la plus courante |
| Coulisse en G | Anti-tempête · Anti-effraction |
| Arrêt (butée) sur coulisse | Limite la montée du tablier · évite déraillement et dépassement dans le coffre |
| Sabot coulisse | Finition en pied de coulisse |
| Composant | Description |
|---|---|
| Embouts anti-bruit | Posés sur les extrémités des lames (alternance : une lame sur deux) · réduisent les frottements dans les coulisses |
| Crochets anti-tempête | Pour coulisses en G uniquement · empêche le tablier de sortir des coulisses en cas de vent fort · renforce la tenue latérale |
| Joint de coulisse (anti-bruit) | Inséré sur toute la hauteur interne du rail · amortit les vibrations · fluidifie la montée et la descente |
Coffre (Caisson)
Protection et finition du mécanisme d'enroulement
| Composants | Description |
|---|---|
| Tôle galvanisée | Robuste · résistante à la corrosion |
| Tôle aluminium | Légèreté · facilite la pose en hauteur |
| Composants | Description |
|---|---|
| Forme U (3 faces) | Coffre complet · protège totalement le mécanisme · idéal en extérieur non protégé |
| Forme L (2 faces) | Face avant + sous-face |
| Forme I (1 face) | Masque uniquement la face avant · rideau entre deux murs (tunnel) ou dans une niche |
Organe de Commande
Boîtes à clé, centrales de commande et accessoires de sécurité
| Composants | Description |
|---|---|
| Boîte à clé simple | Montée / descente |
| Boîte à clé débrayable sans coffre | Profil européen · commande G/D en extérieur · système de débrayage |
| Boîte à clé débrayable avec coffre | Débrayage + bouton montée/descente en interne (Blindor Tunisien · ACM Française) |
| Boîte à clé slimbox | Débrayage + commande interne · très utilisée dans les commerces |
| Composants | Description |
|---|---|
| Centrale Masinara | Compatible barre palpeuse · bips dédiés · récepteur intérieur · émetteur extérieur |
| Centrale ACM | Bips dédiés · non compatible barre palpeuse · récepteur intérieur · émetteur extérieur |
| Digicode filaire | Centrale intérieure + digicode fixe extérieur |
| Bouton poussoir domestique | 1 ou 2 boutons |
| Bouton poussoir industriel | 1, 2 ou 3 boutons |
Accessoires de sécurité renforcée
Jeu émetteur + récepteur générant un faisceau infrarouge invisible. Si le faisceau est coupé par un obstacle (personne, véhicule, objet) pendant la fermeture, le rideau s'arrête instantanément et remonte pour dégager le passage.
Dispositif de sécurité par contact direct, installé sur la tranche inférieure de la lame finale. Arrêt instantané et remonté au moindre contact avec un obstacle. Compatible avec la centrale Masinara. Un kit dédié est posé sur la centrale.
Il s’agit d’une tige fixée dans le rail (les 2) dont la hauteur varie entre 1,80 et 2,50 mètres et qui accueille un ensemble de photocellules (tous les 10 cm). Plus sécurisante, puisqu’elle détecte au-delà des 35cm, mais toujours le long du seuil.
Pour quel type de local ?
Le rideau à lames pleines s'adapte à tous les contextes où la sécurité prime sur la visibilité.
Commerces & boutiques
Épiceries, tabacs, pharmacies, restaurants. Protection nocturne optimale des marchandises et de la vitrine.
Bureaux & professions libérales
Agences, cabinets, banques. Thermolaquage RAL disponible pour s'intégrer à l'identité visuelle du local.
Galeries commerciales
Fermeture des allées de centres commerciaux, séparation zones ouvertes/fermées, contrôle d'accès sécurisé.
Un accompagnement complet
MGParis intervient à chaque étape du cycle de vie de votre rideau métallique, de l'installation initiale à la maintenance régulière.
Installation
Pose complète rideau neuf sur mesure par techniciens certifiés. Délai 5 à 10 jours ouvrés.
Dépannage 24h/7j
Rideau bloqué, forcé, moteur en panne ? Urgence à toute heure sur Paris et IDF.
Motorisation
Motorisation Somfy ou Nice sur rideau neuf ou existant. Télécommande, digicode.
Entretien annuel
Contrat maintenance : contrôle, lubrification, réglages, rapport d'inspection certifié.
Tarifs clairs, sans surprise
Nos prix sont transparents. Devis personnalisé gratuit après visite technique à votre local.
Fourniture complète + pose par technicien certifié
- Visite technique et prise de mesures gratuite
- Fabrication acier galvanisé Z275 sur mesure
- Pose par technicien certifié MGParis
- Test, réglages et remise en main propre
- Attestation agréée assurances
Contrat annuel - visite semestrielle
- Deux visites par an minimum pour les portes motorisées
- Une visite par an pour les portes manuelles
- Livret d’entretien à jour : conforme aux exigences légales
Intervention rapide, disponible 24h/7j sur Paris et IDF
- Diagnostic complet sur site
- Remplacement ressort de torsion / câble galvanisé
- Déblocage d'urgence rideau coincé
- Réparation ou remplacement lames
- Remplacement moteur ou carte électronique
- Changement serrure / cylindre A2P
Tout savoir avant de commander
Les réponses aux questions les plus posées par nos clients avant l'achat ou l'installation d'une grille métallique à tubes ondulés.
La grille métallique à tubes ondulés convient parfaitement aux boutiques de centre-ville, bijouteries, pharmacies, galeries commerciales, magasins de prêt-à-porter, opticiens et concept stores. Tous les commerces qui souhaitent allier sécurité et visibilité marketing nocturne.
Oui, MGParis réalise exclusivement des installations sur mesure. Nos techniciens interviennent sur l'ensemble des fermetures : rideaux et grilles métalliques, portes sectionnelles industrielles, portes de garage et volets roulants. Quelle que soit la configuration de votre ouverture, façade étroite, dimension atypique ou contrainte architecturale, nos techniciens trouvent toujours une solution adaptée lors de la visite technique gratuite.
L'installation d'une grille à tubes ondulés doit obligatoirement être réalisée par un serrurier ou métallier qualifié. À MGParis, nos techniciens sont certifiés CETIM et RGE, et toutes nos installations respectent la norme NF EN 13241 relative aux fermetures industrielles, commerciales et de garage.
La version standard convient jusqu'à environ 6 mètres de large. Au-delà, la version renforcée (avec tubes droits intercalés) permet de couvrir des ouvertures jusqu'à 12 mètres.
