Composants axe porte de garage sectionnelle - Guide complet

Derrière le simple geste d'ouvrir votre porte de garage sectionnelle se cache un système mécanique précis : les composants axe porte de garage sectionnelle. Ce guide vous révèle comment l'arbre de torsion, les ressorts, les tambours, et autres pièces, clés travaillent en harmonie pour soulever des dizaines de kilos en toute sécurité.

Vous êtes confronté à un problème technique ou souhaitez simplement comprendre le fonctionnement de votre équipement ? Cette analyse détaillée, réalisée par nos experts, vous  fournit toutes les clés pour prendre les bonnes décisions.

Qu’est-ce qu’un axe de porte sectionnelle ?

L'axe ou l’arbre d'une porte sectionnelle, est l'élément central en forme de tube qui s'étend horizontalement sur toute la largeur de l'ouverture de la porte. Sa fonction première est de supporter et de coordonner le mouvement du tablier lors de son ouverture et de sa fermeture.

Il s’agit d’une barre métallique, pleine ou creuse, qui intègre différents composants axe porte de garage sectionnelle qui œuvrent  de concert pour garantir la fluidité, l'équilibre et la sécurité de votre porte sectionnelle industrielle ou résidentielle.

En d'autres termes, l'axe est le pivot autour duquel s'organise toute la mécanique de levage. Il transmet la force des ressorts de torsion (qui compensent le poids de la porte) aux câbles, lesquels sont enroulés ou déroulés par des tambours fixés à ses extrémités.

Cette synergie permet de soulever une porte qui pèse des dizaines, voire des centaines de kilos, avec un minimum d'effort, manuellement ou à l'aide d'un moteur.

L’axe de porte sectionnelle est bien plus qu’une simple tige métallique. C’est l’élément d’équilibrage qui maintient la performance et la stabilité de de tout le système.

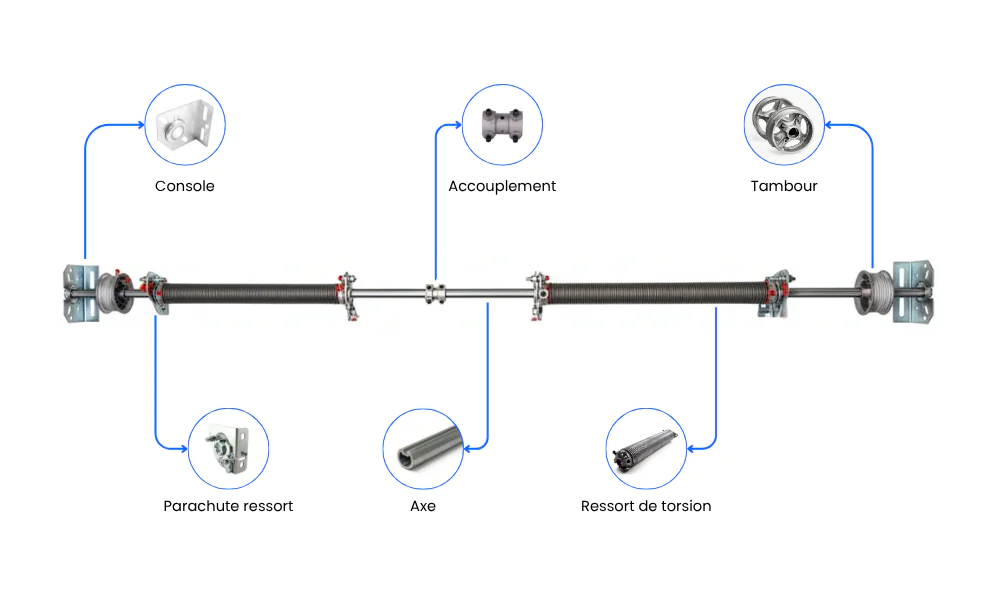

Quels sont les composants axe porte de garage sectionnelle ?

L'axe de votre porte de garage sectionnelle n'est pas une pièce monolithique, mais un assemblage de pièces clés. Chacune joue un rôle précis et indispensable pour le bon déroulement de l'ensemble. Comprendre les composants axe porte de garage sectionnelle permet d'identifier plus facilement l'origine d'un éventuel dysfonctionnement et d'apprécier la complexité de ce dispositif.

L’axe (arbre de torsion)

L’arbre d’une porte sectionnelle, qu'il soit plein ou creux, lisse ou rainuré, supporte les ressorts, les tambours et les câbles qui équilibrent tout le tablier. Selon la configuration, l’axe s’installe à l’avant, près du linteau, ou à l’arrière, en fin de rails. Il se compose d’un ou plusieurs segments reliés par des accouplements pour s’adapter à la largeur de la porte.

Les types et les spécificités de l’axe :

• Axe creux : le plus courant pour les portes résidentielles. D'un diamètre typique de 1 pouce (25,4 mm), il est suffisamment solide pour les portes de taille standard tout en étant plus léger.
• Axe plein : utilisé pour les portes industrielles ou commerciales de grande taille et de poids conséquent. Sa conception pleine lui confère une résistance supérieure, indispensable pour supporter des charges plus lourdes et des cycles d'utilisation fréquents.

Les ressorts de torsion

Les ressorts de torsion sont des éléments hélicoïdaux en acier, montés directement sur l'axe principal. Ils emmagasinent l’énergie mécanique lorsque la porte se ferme, puis la restituent à l’ouverture pour compenser le poids du tablier.

Leur vocation est de soulager la charge exercée sur le moteur ou la manœuvre manuelle, ce qui permet d’ouvrir la porte sans effort ni à-coups.

Chaque ressort possède des caractéristiques précises à respecter :

• Sens de rotation : gauche ou droite, selon le côté d’installation.
• Longueur : exprimée en millimètres, adaptée à la taille de la porte.
• Diamètre intérieur : généralement 51, 67, 95 ou 152 mm selon le fabricant.
• Diamètre de la spire : entre 4,5 mm et 13 mm selon le couple nécessaire.

Le dimensionnement des ressorts de porte sectionnelle résulte d'un calcul précis, avec prise en compte des paramètres suivants :

• Poids du tablier : plus il y a de panneaux, plus la porte est lourde, plus les ressorts devront être puissants pour contrebalancer sa masse.
• Hauteur de la porte : la longueur et le nombre de spires du ressort sont adaptés à la course de la porte.
• Cycles d'utilisation : la conception des ressorts intègre leur durée de vie estimée en cycles d'ouverture/fermeture.

Pour un mouvement impeccable, la tension du ressort doit être réglée avec précision. Trop tendue, la porte remonte seule ; pas assez, elle devient difficile à soulever. L’ajustement se fait en tournant les bagues de réglage au moyen de barres prévues à cet effet. En règle générale, le nombre de tours requis pour charger les ressorts est égal au double du nombre de panneaux de votre porte.

Les tambours ou poulies

Les tambours, encore dénommés poulies à câble, sont des composants cylindriques fixés aux extrémités de l'axe qui servent à enrouler et dérouler les câbles en acier directement reliés au tablier de la porte via une platine fixée sur le panneau du bas. Ils sont les intermédiaires entre la rotation de l'axe et le mouvement vertical de la porte.

Leur morphologie varie selon l'architecture de votre linteau :

• Tambours cylindriques : utilisés pour les levées standard (refoulement directement sous plafond) ou levées réduites (linteau inférieur à 250 mm).
• Tambours semi-coniques : adaptés aux levées hautes, lorsque le linteau dépasse 800 mm.
• Tambours coniques : conçus pour les levées verticales, où le linteau est environ deux fois la hauteur de la porte.

Les parachutes ressort (dispositifs anti-chute)

Les parachutes ressort ou dispositifs antichute, sont des mécanismes de sécurité obligatoires pour toute porte sectionnelle. Ils sont installés sur l'arbre, de chaque côté du système de torsion, un à gauche et un à droite, correspondant à chaque ressort.

Leur mission est de détecter la moindre accélération suspecte lors de la descente et d’immobiliser instantanément le système en cas de défaillance.

Une gamme sophistiquée de modèles existe, adaptés au poids et les dimensions de la porte, type de ressort (gauche ou droite), et fabricant.

Les consoles (supports latéraux)

Les consoles, également appelées supports latéraux ou paliers, sont les éléments qui fixent l'axe de torsion à la structure de votre porte sectionnelle.

Ces supports sont déterminants pour la stabilité de  l’ensemble du système. Ils doivent être suffisamment robustes pour soutenir le poids de l'axe, des ressorts et des tambours, ainsi que les forces de torsion générées lors du mouvement de la porte.

Les accouplements d’axe

Les accouplements d’axe relient deux parties du tube de l’arbre pour former un seul axe continu. Ils garantissent que l'axe ainsi constitué tourne en un seul bloc.

La conception des accouplements varie, mais leur objectif reste identique : permettre une transmission homogène du mouvement de rotation entre les ressorts et les tambours, sans perte de couple.

Leur sélection exige une attention particulière au diamètre et au profil de votre axe ; certains modèles intègrent des mécanismes à clavettes ou à serrage pour une fixation achevée.

Les différents types d'axe pour porte sectionnelle

Trois critères guident votre choix stratégique d’axe pour votre porte sectionnelle : le poids de la porte, sa fréquence d'utilisation et la largeur de l'ouverture. Deux grandes familles se distinguent, chacun créé pour répondre à des besoins spécifiques.

Axe pour porte sectionnelle résidentielle

Les portes sectionnelles destinées aux garages particuliers sont soumises à un nombre de cycles d'ouverture et de fermeture moins élevé que les portes industrielles, généralement équipées d’un axe creux, aussi appelé tube de torsion.

Ses atouts techniques :

• Diamètre standard : 25,4 mm (1 pouce)
• Matériau : acier galvanisé anticorrosion
• Longueur : adaptée à la largeur du garage
• Fixation : à l’aide de clavettes, tambours et supports latéraux

Ce type d’axe apporte un très bon équilibre du tablier, une ouverture silencieuse et une maintenance simple en cas de remplacement des ressorts ou des câbles.

Axe pour porte sectionnelle industrielle

Pour les environnements exigeants : entrepôts, ateliers ou commerces à fort trafic, les portes sectionnelles industrielles représentent une catégorie à part. Soumises à des sollicitations bien supérieures à leurs homologues résidentielles, ces portes se distinguent par leurs dimensions d’envergure, leur poids accru et leur fréquence d'utilisation intensive. Un axe plein est spécialement conçu pour répondre à ces défis techniques.

Caractéristiques distinctives de l’arbre et de ses composants :

• Diamètre de l’axe plein : 25,4 mm à 40 mm selon la taille et le poids de la porte.
• Accouplements renforcés : pour relier plusieurs segments d’axe sur les grandes largeurs.
• Ressorts de torsion haute performance : dimensionnés pour des poids beaucoup plus élevés et sont conçus pour un nombre de cycles de vie bien supérieur (souvent 25 000, 50 000, voire 100 000 cycles).
• Supports d'axe plus résistants : les consoles et paliers sont plus massifs et intègrent systématiquement des roulements à billes de haute qualité capables de résister à de fortes charges.

Notre conseil d'expert MGParis : votre choix impacte directement la longévité de vos composants axe porte de garage sectionnelle. Un sous-dimensionnement en milieu industriel garantit des pannes répétées, tandis qu'un surdimensionnement résidentiel représente un investissement inutile.

Sécurité et entretien d'un axe de porte garage sectionnelle

L'axe de votre porte de garage sectionnelle, avec tous ses composants, forment un écosystème mécanique puissant qui mérite une attention particulière. Ce système demande un entretien régulier pour conserver sa performance et assurer votre sécurité.

L'usure silencieuse des composants axe porte de garage sectionnelle est votre pire ennemi. Une clavette qui se desserre, un tambour qui s'use insidieusement... Ces micro défauts peuvent engendrer des macro conséquences : chute brutale du tablier, endommagement du moteur, ou pire, accidents corporels.

Une maintenance régulière est à la fois obligatoire et primordiale pour vérifier le serrage des fixations, contrôler la tension des ressorts, nettoyer et lubrifier l’axe ainsi que les éléments mobiles.

Notre contrat de maintenance annuelle, c'est l'assurance-vie de vos portes de garage sectionnelles résidentielles et industrielles.

Notre check-up exclusif comprend :

• une inspection totale de l’axe, des ressorts et des consoles latérales,
• le graissage professionnel des pièces en mouvement,
• le réglage de l’équilibrage et de la tension,
• une maintenance préventive pour anticiper toute défaillance.

Ne prenez pas de risques. La sécurité de votre porte de garage sectionnelle repose sur l'intégrité de son axe et de ses composants. Confiez-nous son entretien.

MGParis respecte strictement les normes NF, EN et les dispositions du Code du travail, avec un livret d'entretien légal, véritable attestation de conformité. Contactez-nous dès maintenant au 01 84 24 42 80 pour un contrat d’entretien port de garage sur mesure à Paris et IDF !
