Schéma porte sectionnelle industrielle : Composants et mécanismes

Le schéma d'une porte sectionnelle industrielle s'organise en cinq ensembles interdépendants : le tablier à panneaux articulés, l'arbre de torsion et ses ressorts, les rails de guidage, la motorisation en bout d'arbre, et les dispositifs de sécurité réglementaires.

L'article détaille successivement chaque ensemble, son fonctionnement interne, les points de surveillance et les sécurités obligatoires imposées par la norme EN.

Porte sectionnelle industrielle ou résidentielle : la différence déterminante

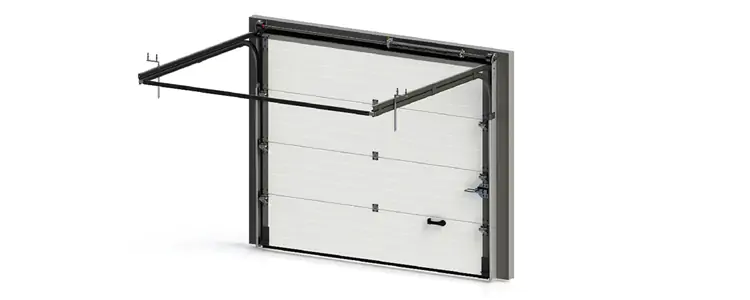

Industrielle ou résidentielle, une porte sectionnelle est constituée d’un tablier de panneaux articulés à refoulement sous plafond via rails de guidage, dont l'équilibrage est assuré par des ressorts de torsion. Leur différence principale tient à la motorisation, et au dimensionnement du tablier, de l'axe, des ressorts et des câbles liés.

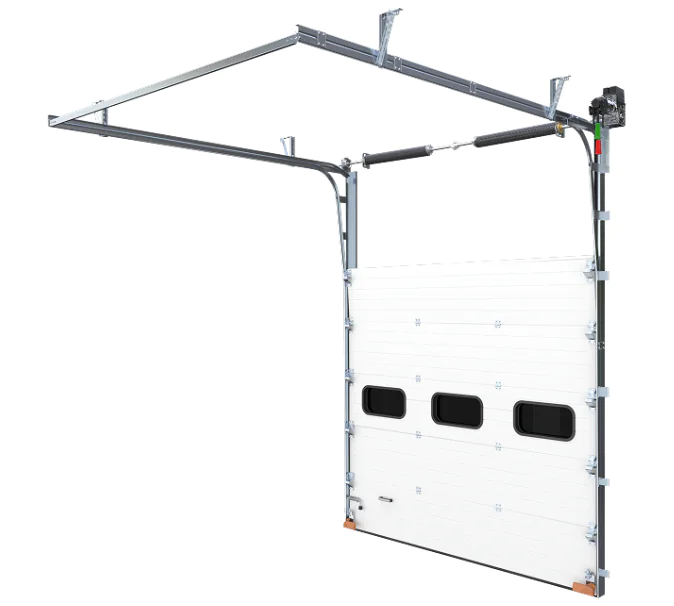

Alors qu'une porte résidentielle embarque un moteur plafond, compact, silencieux et pour charges légères, fixé sur un rail de traction horizontal. Une porte sectionnelle industrielle utilise un moteur extérieur - monté en bout d'arbre (directement à l'extrémité de l'arbre de torsion) - ou un moteur déporté - relié à l'arbre par chaîne ou transmission. Il est systématiquement doté d'un frein intégré et d'un système antichute, dès lors que la porte est motorisée et susceptible d'être franchie par des personnes ou des chariots (norme EN 13241).

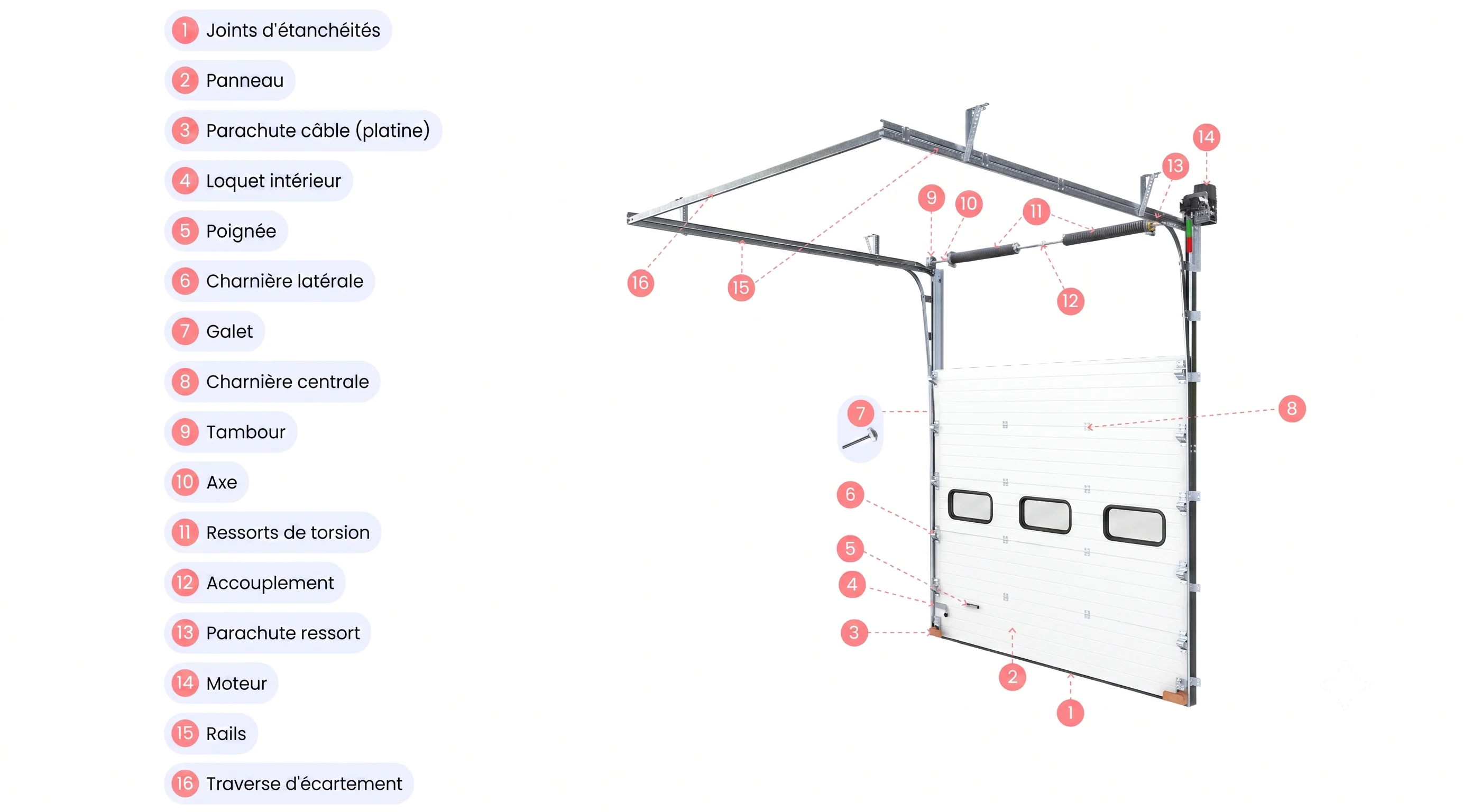

Les 5 ensembles du schéma d'une porte sectionnelle industrielle

Le schéma porte sectionnelle industrielle peut se lire comme l'assemblage de cinq ensembles fonctionnels distincts. Chacun accomplit une tâche précise, et aucun ne fonctionne correctement sans les quatre autres.

Tablier porte sectionnelle industrielle : panneaux, charnières et galets

Le tablier est la partie visible de la porte sectionnelle, celle qui monte et descend à chaque cycle. Il est composé de panneaux horizontaux articulés les uns aux autres, ce qui lui permet de suivre la courbure des rails entre la phase verticale et la phase horizontale.

Panneaux porte sectionnelle : structure et épaisseurs

Chaque panneau porte sectionnelle est composé de deux plaques qui encadrent une âme de mousse polyuréthane injectée haute densité. Cette structure confère à la porte son isolation thermique et acoustique.

Les épaisseurs disponibles sont 40, 60 ou 80 mm. Le pas du panneau (hauteur visible) est de 500 ou 610 mm selon le fabricant.

Le panneau du bas porte un joint d'étanchéité inférieur sur profilé aluminium anticorrosion. Les panneaux intermédiaires sont quasi tous de type anti-pince-doigts : leur profil de liaison empêche les doigts de se coincer dans les articulations lors du mouvement. Le panneau du haut est rabaissé pour réduire la hauteur totale du tablier et limiter l'encombrement sous plafond.

Charnières et galets : articulation et guidage

Les charnières centrales et latérales relient les panneaux entre eux et autorisent l'articulation lors du virage. Dans chaque charnière latérale est insérée une tige sur laquelle est montée la tête d'un galet. Ce galet roule à l'intérieur du rail de guidage et assure que le tablier reste dans sa trajectoire à la montée comme à la descente.

En usage industriel intensif, on rencontre des supports à deux galets en tandem montés en série (double galet) sur les charnières les plus sollicitées. Cette configuration répartit la charge sur le rail et réduit l'usure à haute fréquence de cycles.

Barre de renfort et options tablier porte sectionnelle

Au-delà de 5 m de largeur de porte, une barre de renfort est nécessaire, elle évite la déformation du panneau sous son propre poids et sous la pression du vent. D'autres options viennent compléter le tablier porte sectionnelle industrielle selon l'usage : hublots, grilles de ventilation, portillon piéton intégré (accès sans avoir à relever la porte entière), poignée de manœuvre ou verrou.

Arbre de torsion porte sectionnelle industrielle : ressorts, tambours et câbles de levage

L'arbre de torsion est le cœur mécanique de la porte sectionnelle industrielle. Son rôle : compenser en continu le poids du tablier pour que le moteur n'ait pas à soulever seul plusieurs centaines de kilogrammes à chaque cycle.

Axe et ressorts de torsion

L'axe est un tube plein en usage industriel, choisi selon les charges à supporter. Autour de cet axe sont enroulés les ressorts de torsion : leur fabrication exige trois données précises.

• Longueur du ressort : de 400 à 1 100 mm (arrondie au centimètre supérieur).
• Diamètre du fil (épaisseur de la spire) : 7,0 à 8,5 mm et au-delà en industriel. C'est le paramètre central de la force de levage : une erreur de 0,5 mm suffit à déséquilibrer la porte.
• Diamètre du ressort lui-même : 95 et 152 mm en industriel ou grande dimension, contre 51 à 67 mm en résidentiel.

Le remplacement d'un ressort de torsion est une intervention strictement réservée aux techniciens professionnels. Un ressort de porte industrielle accumule une tension de plusieurs dizaines à plusieurs centaines de kilos : toute manipulation sans blocage préalable et outillage adapté expose à des blessures graves. Aucun ressort n'est manipulé sur site : la pratique MGParis est de changer l'axe en entier, tension incluse, sur une machine dédiée en atelier francilien.

Tambours et câbles de levage

À chaque extrémité de l'arbre de torsion, une paire de tambours enroule les câbles de levage lors de l'ouverture. Ces câbles transmettent la force des ressorts jusqu'aux angles inférieurs du tablier.

Le type de tambour détermine la configuration de levée :

• Tambour cylindrique : virage à 90° immédiat après la montée verticale. La configuration la plus répandue.
• Tambour semi-conique : montée verticale prolongée avant le virage, pour un meilleur dégagement en façade.
• Tambour conique : montée entièrement verticale, sans bascule. Solution des entrepôts et hangars à grande hauteur sous plafond.

Les câbles sont dimensionnés selon la charge : de 140 kg par paire en résidentiel léger jusqu'à 1 100 kg pour une grande porte sectionnelle industrielle, et 2 200 kg en hangar aéronautique.

Rails de guidage porte sectionnelle industrielle : trajectoire et types de levée

Les rails de guidage définissent la trajectoire que suit chaque galet du tablier, du seuil jusqu'à la position ouverte sous le plafond. Ils sont en acier galvanisé profilé, fixés de chaque côté de la baie contre la maçonnerie. Leur configuration conditionne l'encombrement au plafond et le dégagement de façade.

Le système mono-rail utilise un rail unique qui guide l'ensemble des galets de chaque panneau. Le système double-rails ajoute un rail supérieur dédié au seul galet du panneau du haut : cette configuration améliore la précision du guidage sur les grandes hauteurs et les portes très larges, où le tablier subit des contraintes de torsion plus importantes.

Motorisation porte sectionnelle industrielle

La motorisation porte sectionnelle industrielle se distingue fondamentalement de celle d'une porte résidentielle par sa position et par ses exigences de performance. Alors que le moteur résidentiel est suspendu au plafond sur un rail de traction, le moteur industriel se fixe en bout d'arbre, directement à l'extrémité de l'axe de torsion, ou en position déportée relié à l'arbre par une chaîne ou une courroie.

Moteur bout d'arbre

Le moteur en bout d'arbre agit par rotation directe sur l'axe de torsion. Son couple, exprimé en newtons-mètres, est calculé en fonction du poids du tablier, de la hauteur de porte et de la fréquence de cycles journaliers attendue. Plus la porte est lourde et les cycles fréquents, plus le couple requis est élevé.

Moteur déporté

Le moteur déporté est relié à l'arbre par une chaîne ou une transmission : il peut être positionné plus loin du linteau, ce qui facilite l'accès pour la maintenance et le remplacement. Cette configuration est courante lorsque la baie est trop étroite pour accueillir un moteur en bout d'arbre sans déborder sur l'espace de circulation.

Organes de sécurité et de commande

Tout moteur de porte sectionnelle industrielle embarque un frein intégré qui maintient le tablier immobile dès l'arrêt du moteur. Sans ce frein, une coupure de courant suffirait à faire descendre le tablier sous son propre poids.

Le système antichute est indépendant du frein. Il intervient mécaniquement en cas d'accélération suspecte à la descente, rupture de câble ou câble désenroulé. Les parachutes ressorts et câble sont détaillés dans la section suivante.

Les organes de commande couvrent boutons-poussoirs, télécommandes et boucles magnétiques. En zone publique, une boîte à clé ou un digicode personnalise l'accès. Le coffret électronique centralise les signaux, gère les modes de fonctionnement (homme-mort, impulsion, automatique) et consigne les alertes.

Enfin, toute porte sectionnelle industrielle motorisée dispose d'une manœuvre de secours manuelle accessible depuis l'intérieur : treuil à chaîne ou manivelle selon le fabricant. Son accès doit rester dégagé et connu de l'ensemble des utilisateurs du site.permet de relever la porte sans attendre le retour du secteur. Son accès doit être dégagé et connu de tous les utilisateurs du site.

Schéma porte sectionnelle industrielle : Ce qu'il faut retenir

Une porte sectionnelle industrielle repose sur cinq ensembles indissociables : tablier à panneaux sandwich, arbre de torsion avec ressorts et câbles, rails de guidage, moteur en bout d'arbre, et dispositifs de sécurité obligatoires (parachute ressorts, parachute câble, barre palpeuse). Comprendre leur rôle permet d'anticiper les pannes, de dialoguer efficacement avec son prestataire de maintenance et de respecter les obligations imposées par la norme EN 1324.
