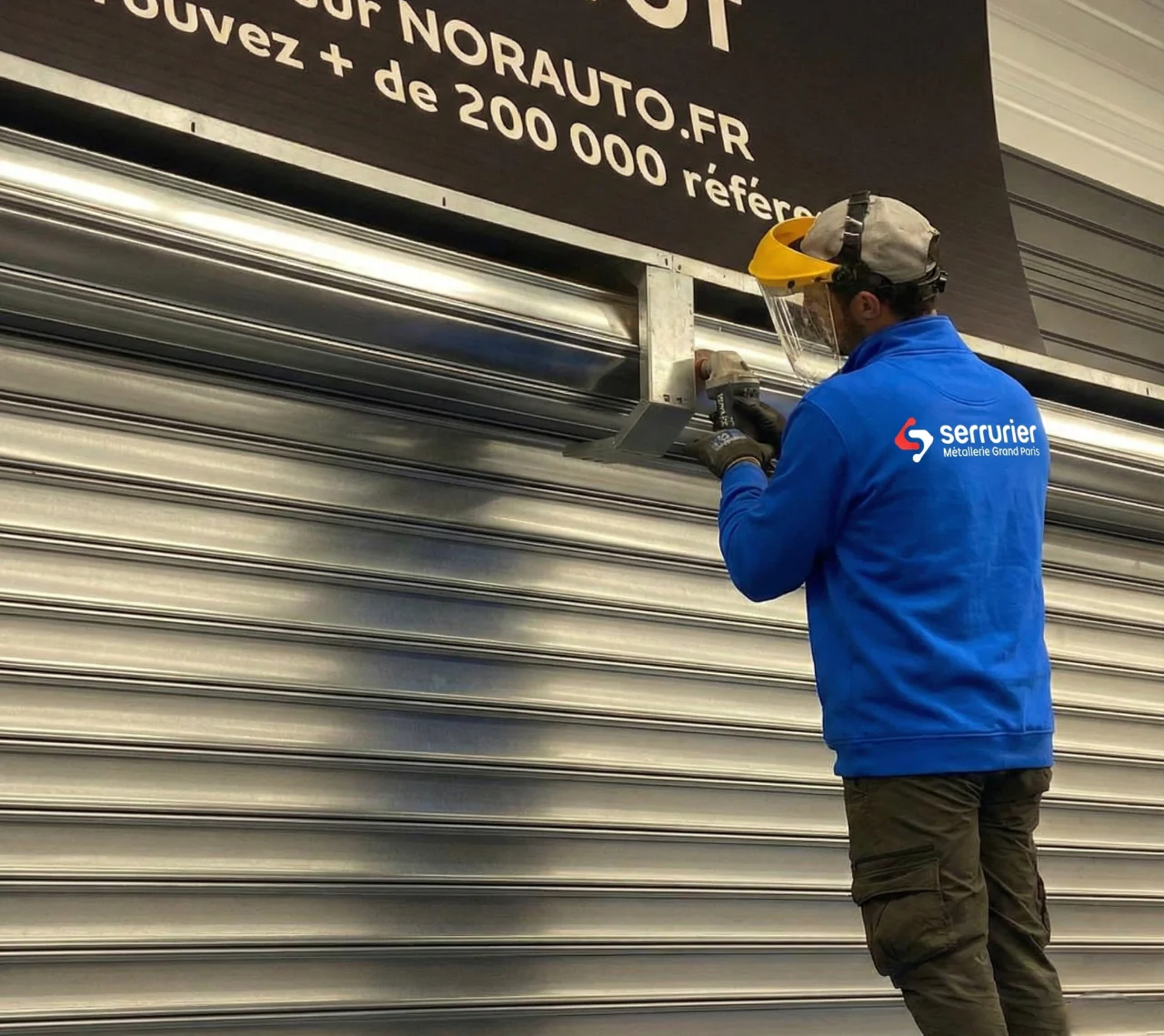

Comment dépanner un rideau métallique électrique ?

Savoir comment dépanner un rideau métallique électrique commence par un test simple : déterminer si la défaillance est électrique ou mécanique. Débrayez le moteur, actionnez le rideau à la main, et son comportement désigne le plus souvent l'origine du problème, sans outillage. Cet article passe en revue les pannes les plus courantes, les vérifications sans risque, et les gestes à laisser à un technicien.

Comment débrayer un rideau métallique électrique selon le type de moteur ?

Le débrayage est le premier geste de diagnostic et la seule manœuvre d'urgence accessible sans outillage. Le protocole diffère selon le type de motorisation installé.

Débrayage d'un rideau métallique à moteur central

Sur un axe rideau métallique à moteur central (ACM, RAPTOR, Eldino), le débrayage s'effectue par le câble de débrayage situé à l'intérieur du local : tirer sur la poignée ou tourner l'embout du câble en sens horaire jusqu'à sentir une résistance.

La BACD (boîte à clé débrayable), fixée à l'extérieur, assure le même débrayage sans accès intérieur : insérer la clé et la tourner. Sans accès intérieur ni BACD, seul un technicien peut intervenir, par dépose de lames si nécessaire.

Débrayage d'un rideau métallique à moteur tubulaire

Sur un axe rideau de fer à moteur tubulaire (SIMU T815M à T960M, AFCA), la manivelle de secours s'accroche à l'anneau de débrayage visible à l'extrémité du moteur. Tourner en sens anti-horaire désengage le moteur.

Consigne de sécurité absolue : retirer la manivelle avant de réarmer la commande électrique. Laisser la manivelle en place lors d'une commande motorisée provoque une rotation incontrôlée et un risque de blessure grave.

Débrayage d'un rideau métallique à moteur latéral

Sur un axe rideau enroulable à moteur latéral (GAPOSA, SOMMER, et autres), le débrayage s'effectue par un treuil à chaîne (chaîne sans fin), plus rarement par une manivelle selon le fabricant. Ce type de motorisation équipe principalement les grands rideaux industriels des entrepôts et sites de production d'Île-de-France.

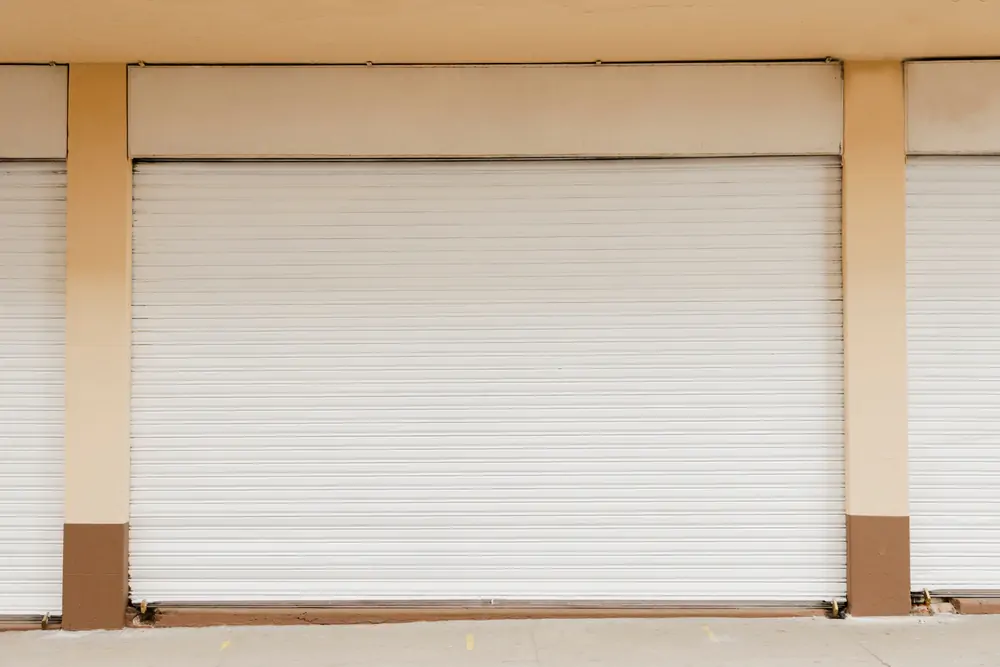

Rideau métallique électrique bloqué : par où commencer le diagnostic ?

Un rideau métallique électrique bloqué peut avoir une origine électrique, mécanique ou les deux simultanément. Le premier réflexe est de débrayer le moteur, puis de manœuvrer le rideau à la main. Ce test simple oriente le diagnostic en quelques secondes.

• Le rideau monte sans effort à la main après débrayage → la panne vient du moteur ou du circuit électrique.
• Le rideau de fer monte difficilement → l'axe, les ressorts ou des lames endommagées sont en cause.
• Le rideau métallique ne bouge pas du tout → axe, tablier ou coulisses bloqués : appel technicien impératif.

Cette logique en trois cas résume comment réparer un rideau métallique électrique méthodiquement, quel que soit le type de motorisation : centrale, tubulaire ou latérale.

Quelles sont les pannes électriques les plus fréquentes d'un rideau motorisé ?

Les défaillances rideau métallique électriques s'enchaînent selon un ordre de probabilité : l'alimentation d'abord, le condensateur ensuite, puis le boîtier de commande et le câblage.

Coupure d'alimentation électrique

C'est la cause numéro un des appels de dépannage rideau métallique. Un disjoncteur qui a sauté, un fusible grillé ou une coupure secteur suffit à bloquer complètement le rideau.

La vérification prend trente secondes : contrôler l'état du disjoncteur dédié dans le tableau électrique. Lorsqu'il s'est est tombé, le réarmer une seule fois. S'il retombe immédiatement, ne pas insister : une surintensité persistante signale un court-circuit ou un moteur en défaut.

Défaillance du condensateur de démarrage

Le condensateur est le composant qui stocke l'énergie nécessaire au démarrage du moteur. Sa durée de vie correspond approximativement à celle du moteur lui-même, soit 15 ans en moyenne. Lorsqu'il se dégrade, le moteur tente de démarrer, produit un bourdonnement caractéristique, puis s'arrête sans entraîner le tablier.

Sur le terrain, nos techniciens constatent que des ressorts de compensation distendus accélèrent cette usure : le moteur, contraint de soulever un tablier sans assistance de l'axe, surchauffe et consomme davantage d'énergie à chaque cycle.

Dysfonctionnement du boîtier de commande

Un boîtier de commande défaillant se manifeste par une absence de réponse totale (aucun signal envoyé) ou partielle (montée ou descente seule). L'ordre de diagnostic du boîtier à respecter avant tout remplacement : vérifier la tension en aval du disjoncteur dédié, tester la rotation du barillet de la boîte à clé, contrôler le sens de rotation du moteur et la cohérence du câblage, puis vérifier le réglage des fins de course.

Un faux contact, une borne oxydée ou un câblage mal raccordé lors d'une intervention antérieure expliquent la majorité des défaillances sans remplacement nécessaire.

Défaut de câblage ou de raccordement

Une gaine abîmée, un fil rompu ou une connexion oxydée interrompent le circuit d'alimentation du moteur. Ces défauts sont fréquents dans les locaux commerciaux exposés à l'humidité ou aux vibrations répétées. La norme NF C 15-100 impose le remplacement d'un câble endommagé sur toute sa longueur, depuis la source d'alimentation.

Avant toute manipulation : couper le disjoncteur dédié et vérifier l'absence de tension au VAT (vérificateur d'absence de tension).

Dérèglement des fins de course

Les fins de course rideau métallique définissent les positions haute et basse d'arrêt du tablier. Mal réglées, elles provoquent des arrêts prématurés, un dépassement de la position haute avec choc contre le coffre, ou une fermeture incomplète au sol.

Ces symptômes s'identifient à l'observation. Des réglages répétés déclenchent la mise en sécurité thermique du moteur : attendre son refroidissement complet avant toute nouvelle tentative.

Quelles pannes mécaniques bloquent un rideau métallique électrique ?

Un rideau de fer motorisé cumule pannes électriques et mécaniques. Certaines défaillances mécaniques bloquent le rideau malgré un moteur parfaitement fonctionnel.

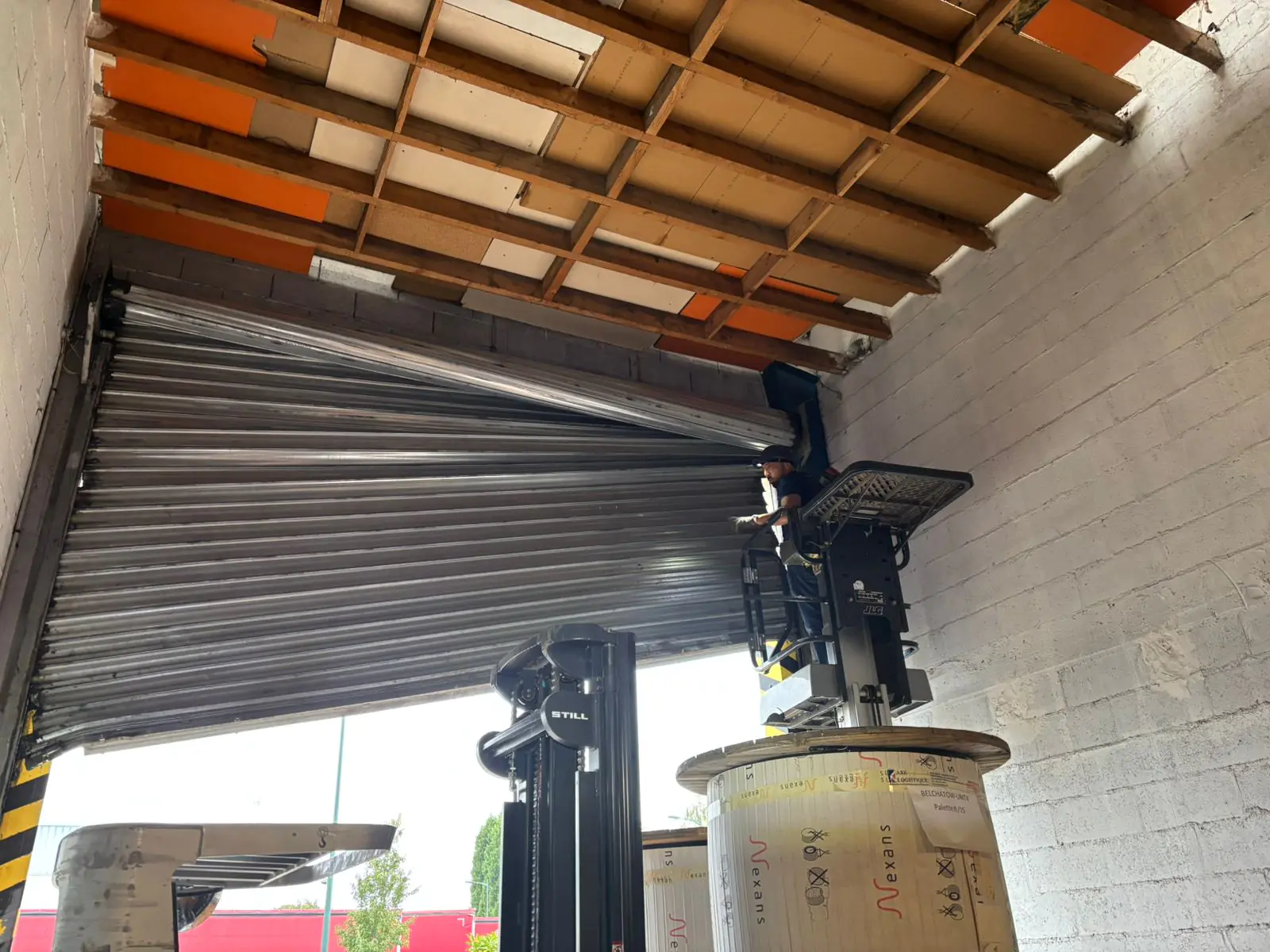

Tablier désaxé ou sorti des coulisses

Le tablier rideau métallique se désaxe lorsqu'un obstacle reste sur sa trajectoire à la descente. Le choc déforme les attaches ou déséquilibre l'axe d'enroulement. Le rideau monte alors de travers, avec un frottement audible contre les coulisses. Ne rien forcer : toute tentative de remontée forcée aggrave les dégâts et risque de sortir définitivement le tablier des rails.

Ressorts de compensation distendus ou cassés

Sur les rideaux à moteur central, l'axe s'appuie sur des ressorts de compensation pour équilibrer le poids du tablier. Lorsque ces ressorts s'allongent ou cassent, le moteur supporte seul le poids du rideau, surchauffe et déclenche sa protection thermique. La descente peut devenir brutale et incontrôlée.

La manipulation des ressorts est formellement proscrite sans blocage préalable et outillage professionnel : ces éléments sont sous une tension de plusieurs dizaines de kilos. En atelier, MGParis change l'axe complet et règle la tension sur banc, jamais sur site.

Coulisses déformées ou encrassées

Des coulisses cabossées, tordues ou saturées de débris empêchent le tablier de glisser correctement. Le rideau avance par saccades, produit des grincements, ou se bloque à mi-course. Le geste d'entretien autorisé : dépoussiérer puis lubrifier les coulisses deux fois par an. Un rail significativement déformé se remplace impérativement.

Attaches rompues ou défectueuses

Les attaches rideau métallique relient la première lame du tablier (dite lame primaire) à l'axe d'enroulement. Sous l'effet de vibrations répétées ou d'un choc, une attache cède : le rideau monte de travers. La rupture simultanée de toutes les attaches provoque la chute instantanée du tablier. Le remplacement nécessite la dépose de l'axe, réservée aux professionnels.

Les 4 vérifications à réaliser avant d'appeler un technicien

Comprendre comment dépanner un rideau métallique électrique sans risque passe d'abord par quatre contrôles accessibles, avant toute intervention professionnelle.

1. Vérifier le disjoncteur dédié : un déclenchement suffit à bloquer le rideau. Réarmer une fois. S'il redéclenche, ne pas insister.
2. Tester la télécommande : remplacer la pile et vérifier que l'émetteur fonctionne avec un autre bip de la même centrale. Un récepteur grillé ou désynchronisé ne répond à aucune commande.
3. Contrôler les cellules photoélectriques : des optiques encrassées ou désalignées bloquent la descente automatique. Nettoyer les deux têtes avec un chiffon sec et vérifier leur alignement face à face.
4. Vérifier la serrure de la lame finale : une serrure verrouillée empêche le moteur de lever le rideau via la gâchette électrique (contacteur de sécurité). Déverrouiller avant toute commande motorisée.

Quand faire appel à un professionnel pour son rideau métallique électrique ?

Certaines opérations sont réalisables sans risque. D'autres sont strictement réservées aux techniciens qualifiés.

Le diagnostic d'un rideau métallique électrique commence par le débrayage du moteur : manœuvré à la main, le rideau révèle l'origine de la panne. Une montée sans effort pointe vers le moteur ou l'électrique, une montée difficile vers l'axe ou les ressorts, un blocage total vers les coulisses ou le tablier.
