Mécanique, électricité, composants sous forte tension : le remplacement d'un moteur de rideau métallique compensé est une affaire de spécialistes. Découvrez le guide complet de MGParis, expert en fermetures en Île-de-France depuis 20 ans, et vous n’aurez plus aucune difficulté à comprendre comment changer un moteur rideau métallique central.
Les normes de sécurité pour changer l’axe motorisé d'un rideau ou une grille métallique
Le remplacement d'un axe motorisé de rideau métallique n'est pas une opération pour les non-professionnels. Au-delà du respect des normes françaises et européennes NF EN 13241 NF EN 12604 et NF EN 12453 et NF C 15100, la manipulation de cet équipement requiert l’intervention de professionnels qualifiés et de techniciens en rideaux métalliques expérimentés. Typiquement titulaires d'un CAP en métallerie et/ou serrurerie justifiant d'une compétence avérée dans ce type d'installation.
⚠️ Avertissement important : le non-respect de ces exigences annule la garantie du produit et engage la responsabilité pénale du propriétaire en cas d'incident. Pour les rideaux de grande dimension, deux, voire trois, techniciens qualifiés sont obligatoires.
Les outils et équipements de protection pour changer un moteur de rideau métallique
L'intervention sur l'axe motorisé d'un rideau de fer comporte des risques majeurs. En l'absence d'une méthodologie sécurisée, les dangers sont multiples : électrocution, écrasement par la chute du tablier, chute lorsque le travail s’effectue en hauteur. Pour mener à bien cette opération, le respect absolu des règles de sécurité et l'utilisation d'un matériel de protection approprié sont obligatoires.
Équipements de protection individuelle (EPI)
Avant toute intervention, le port de ces équipements est impératif :
- Lunettes de protection : contre les projections de résidus métalliques
- Gants anti-coupure : manipulation de tôle, ressorts, visserie
- Casque de chantier : risque de chute de l'axe ou du caisson
- Chaussures de sécurité : protection contre les chutes d'éléments lourds
Matériel et outillage
| Catégorie | Outils |
|---|---|
| Serrage / démontage | Clés plates 15, 16, 17 mm - clés à pipe - clés 6 pans hexagonales - jeu de tournevis (plat et cruciforme) - pince coupante - pince multiprise |
| Mesure / vérification | Multimètre - mètre ruban - niveau à bulle - fil à plomb |
| Perçage / fixation | Perceuse à percussion - visseuse électrique - vis autoforeuses - visserie adaptée |
| Travail en hauteur | Échafaudage stable (obligatoire) - Nacelle |
| Divers | Meuleuse - marteau - lubrifiant (WD-40 ou équivalent) - couverture ou carton (zone de réception au sol) - crayon à papier |
Comment changer le moteur central d'un rideau métallique ? 11 étapes
La motorisation centrale reste répandue en IDF, sur les rideaux métalliques qui équipent les commerces. L'axe associe un tube d'enroulement, des boîtes à ressort de compensation, des ressorts, un moteur central ainsi que des plats bombés qui rigidifient l'axe. Les attaches tablier relient le tablier à l'axe. Voici, en 11 étapes détaillées, comment changer moteur rideau métallique central en toute sécurité.

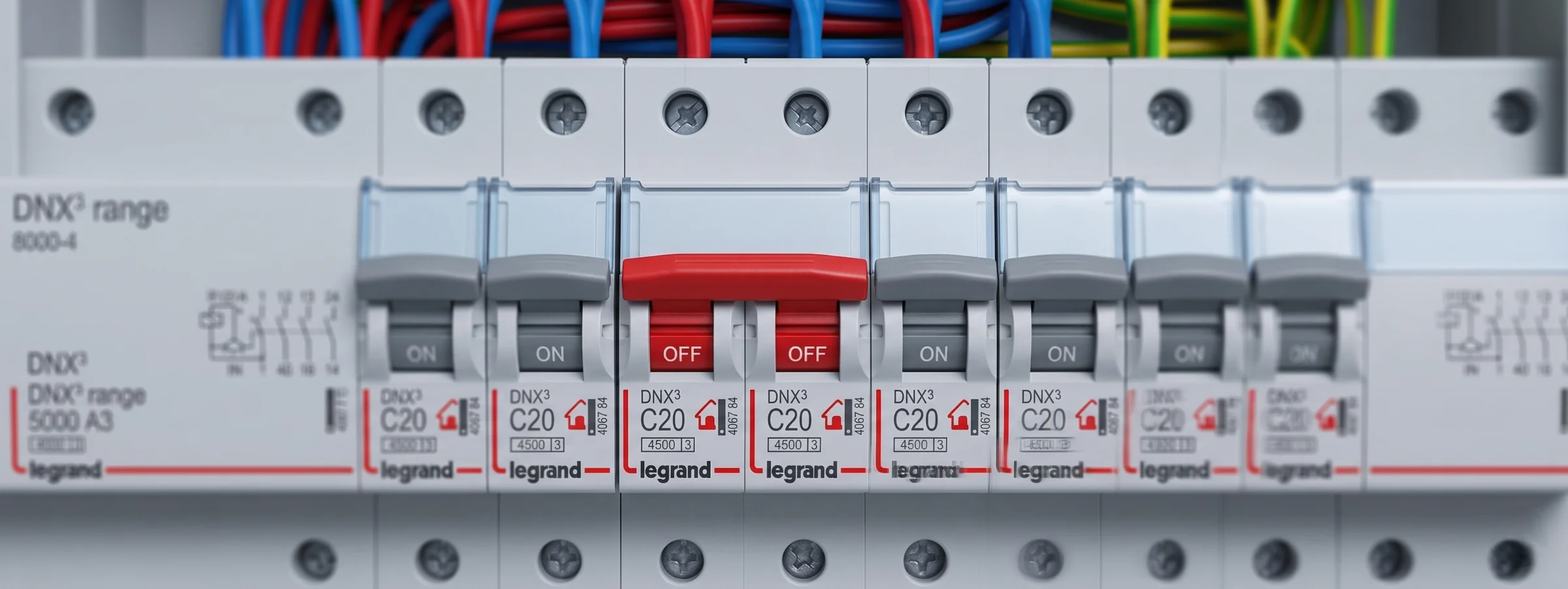

Étape 1 : Couper et consigner l'alimentation électrique
C'est le préalable absolu à toute intervention. Dans votre tableau électrique, repérez le disjoncteur dédié au rideau de sécurité et coupez-le. Condamnez-le ensuite avec un cadenas ou un ruban adhésif marqué « TRAVAUX EN COURS » pour éviter toute remise sous tension accidentelle par un tiers.

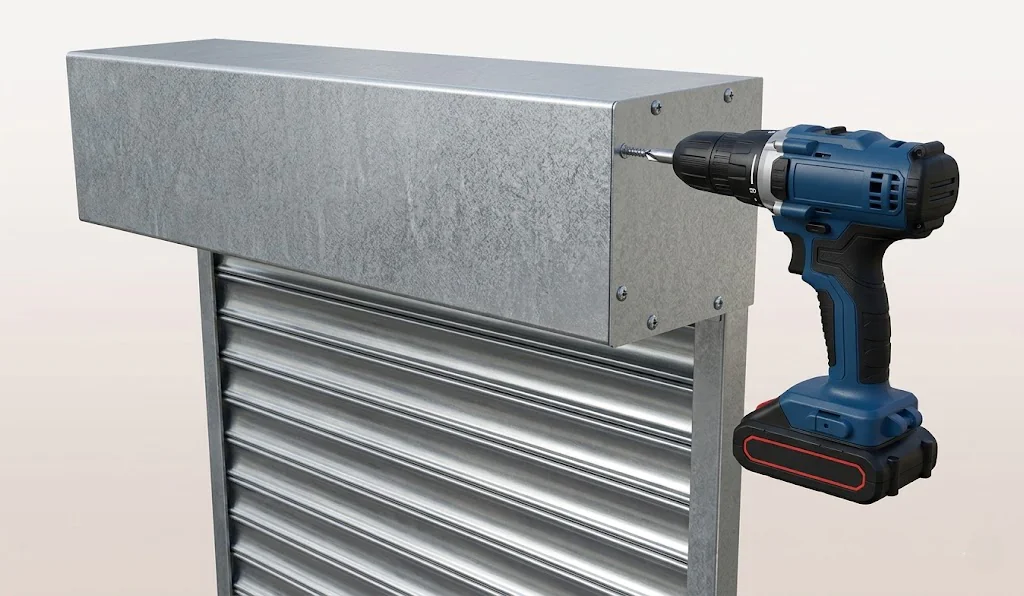

Étape 2 : Ouvrir le caisson et vérifier l'absence de tension
Installez votre échafaudage de façon stable sous le coffre. Repérez les fixations des contre-joues (retours latéraux) du caisson, déboulonnez-les et réservez-les dans un sachet. Retirez délicatement les contre-joues, puis déposez le coffre obligatoirement à deux, son poids peut être conséquent.
L'axe est maintenant accessible. Avant d'aller plus loin, utilisez un multimètre pour confirmer l'absence totale de tension au niveau du moteur : entre Phase (L) et Neutre (N), puis entre Phase (L) et Terre (⏚), vous devez lire 0V. Cette vérification est non négociable.

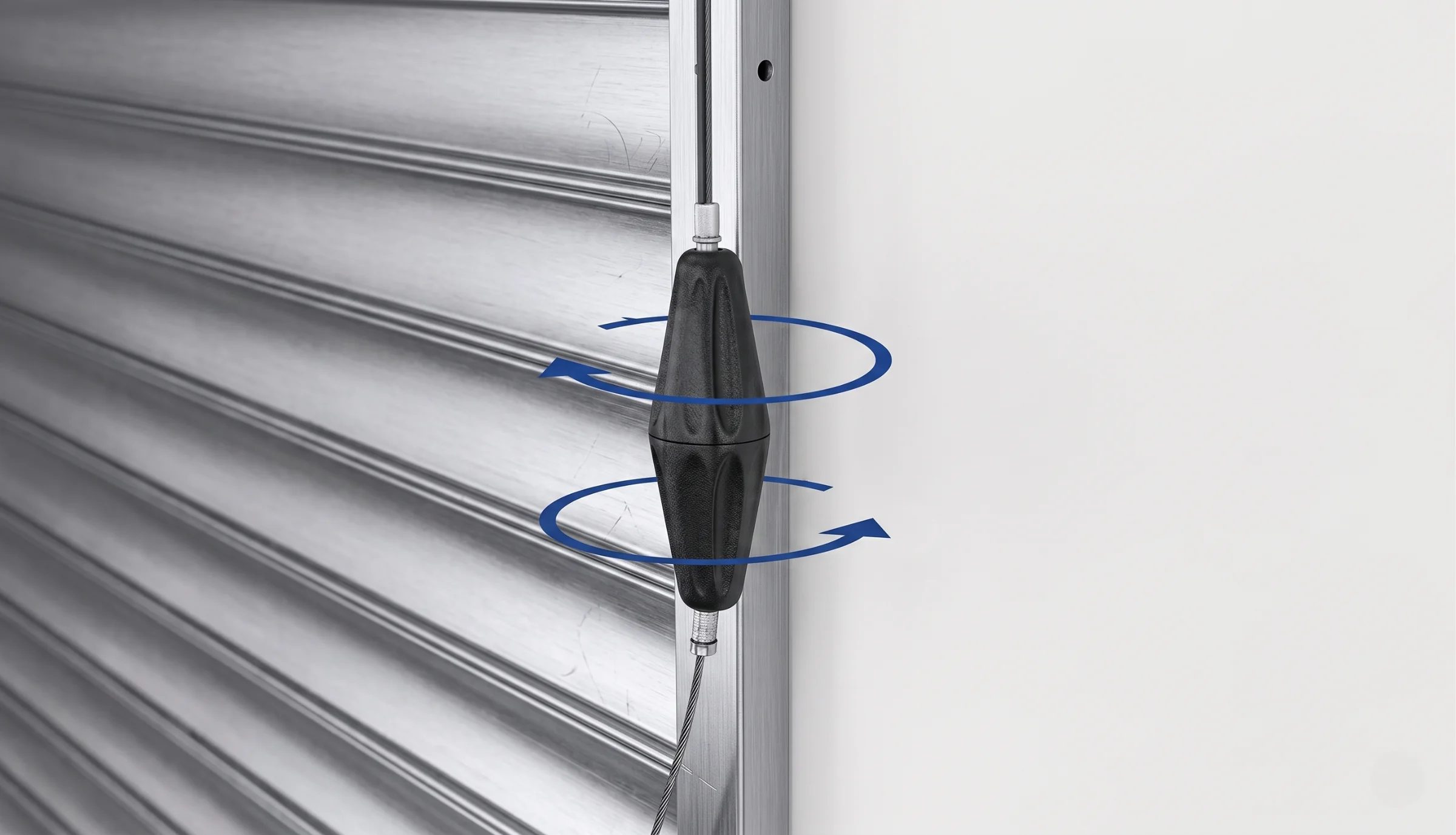

Étape 3 : Débrayer le moteur et descendre le tablier
Si le rideau à enroulement est complètement fermé, passez directement à l'étape 4.
Si le tablier est ouvert (totalement ou partiellement), il faut le descendre manuellement. Pour ce faire, localisez le câble de débrayage ou la boîte à clé débrayable, généralement situés à proximité immédiate du rideau.
Procédez à deux. Une personne se charge du débrayage : il lui suffit de dévisser l'embout du câble ou d'actionner la poignée. Pendant ce temps, la seconde maîtrise le tablier. Une fois débrayé, saisissez fermement le bord inférieur de la lame finale à deux personnes, un de chaque côté, et accompagnez la descente progressivement jusqu'au seuil.
- Tablier stable au sol : tout est en ordre.
- Tablier qui remonte : fixez-le provisoirement sur les coulisses avec des vis autoforeuses.

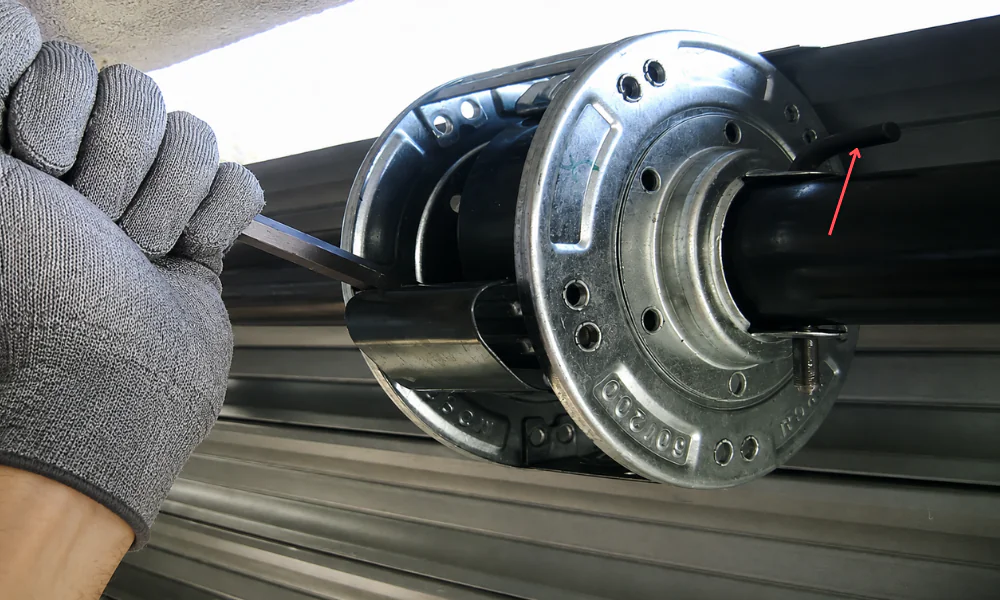

Étape 4 : Neutraliser les ressorts de compensation : la phase la plus délicate
C'est l'étape la plus critique de toute l'opération. Les ressorts de compensation emmagasinent une énergie colossale, plusieurs dizaines de kilos de tension. Démonter le moteur sans les avoir bloqués, c'est s'exposer à un risque de blessure grave.
La procédure de neutralisation est la suivante :
- Insérez jusqu'au bout les goupilles de blocage (ou des vis autoforeuses) dans les trous prévus à cet effet sur chaque boîte à ressort.
- Tentez ensuite de tourner la boîte à ressort : elle ne doit absolument plus bouger. Répétez cette opération sur toutes les boîtes à ressort de l'axe, sans exception.
Votre axe est maintenant sécurisé. Vous pouvez procéder au remplacement moteur rideau métallique.

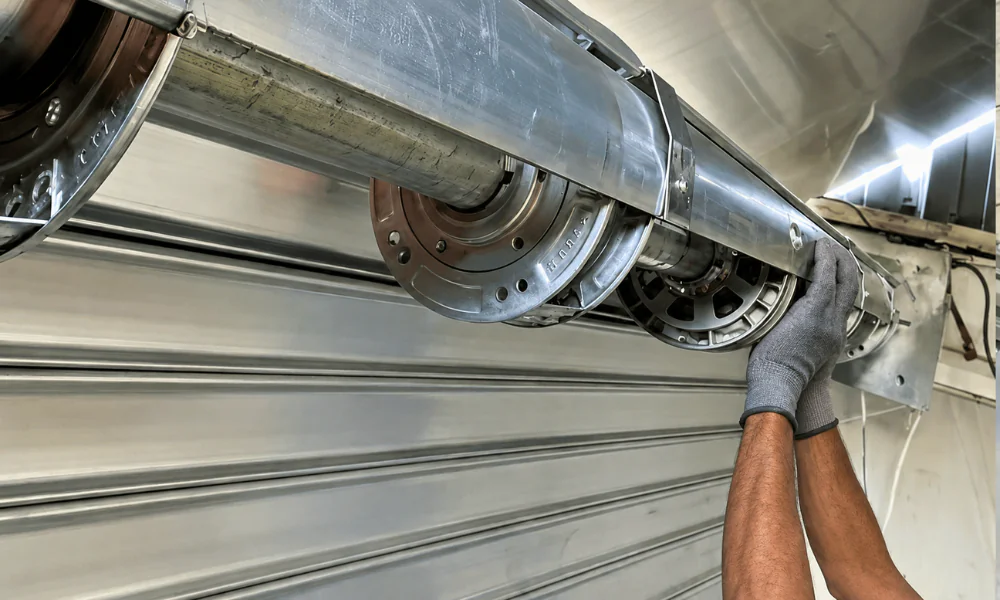

Étape 5 : Déposer l'ancien moteur central
Cas 1 : Remplacement du moteur seul (cas le plus courant) :
- Les bobines à ressort bloquées (étape 4), repérez les vis de maintien qui solidarisent le moteur au tube.
- Dévissez lesdites vis, idéalement au moyen d’une visseuse électrique.
- Sectionnez les câbles électriques à la pince coupante (alimentation consignée).
- Extrayez le moteur du tube.
Cas 2 : Dépose de l'axe complet (si le tube, les ressorts ou les boîtes à ressort sont également à changer) :
- Détachez le tablier de l'axe : les attaches métalliques (agrafes) se détachent ou se dévissent. Si elles sont grippées, coupez-les à la meuleuse, sans oublier de mettre vos lunettes de protection.
- Sectionnez les câbles électriques à la pince coupante.
- Déboulonnez le tube de ses supports (berceaux) avec une clé de 15, 16 ou 17 mm.
- Disposez une couverture au sol et descendez l'axe à deux ou trois personnes selon la largeur, un axe motorisé pèse lourd.

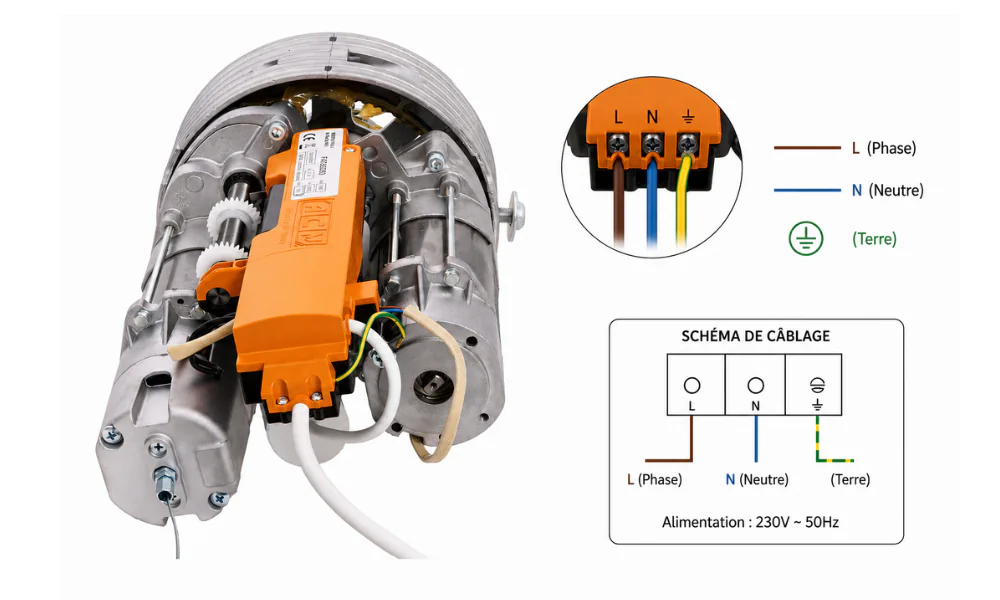

Étape 6 : Préparer et câbler le nouveau moteur
Le nouveau moteur se prépare au sol, avant de le mettre en place :
- Déroulez les câbles moteur (alimentation et débrayage).
- Dénudez la gaine extérieure sur 10 à 15 cm, puis chaque fil sur 8 à 10 mm.
- Raccordez les fils sur le bornier du moteur dans cet ordre strict :
| Couleur du fil | Borne |
|---|---|
| Vert / jaune | Terre (⏚) |
| Bleu | Neutre (N) |
| Marron | Phase 1 : L1 (montée ou descente) |
| Noir | Phase 2 : L2 (descente ou montée) |
Pour chaque connexion : desserrez la vis de borne, insérez le fil, serrez fermement, testez à la traction. Vérifiez qu'aucun brin ne dépasse. Revissez le couvercle du boîtier.

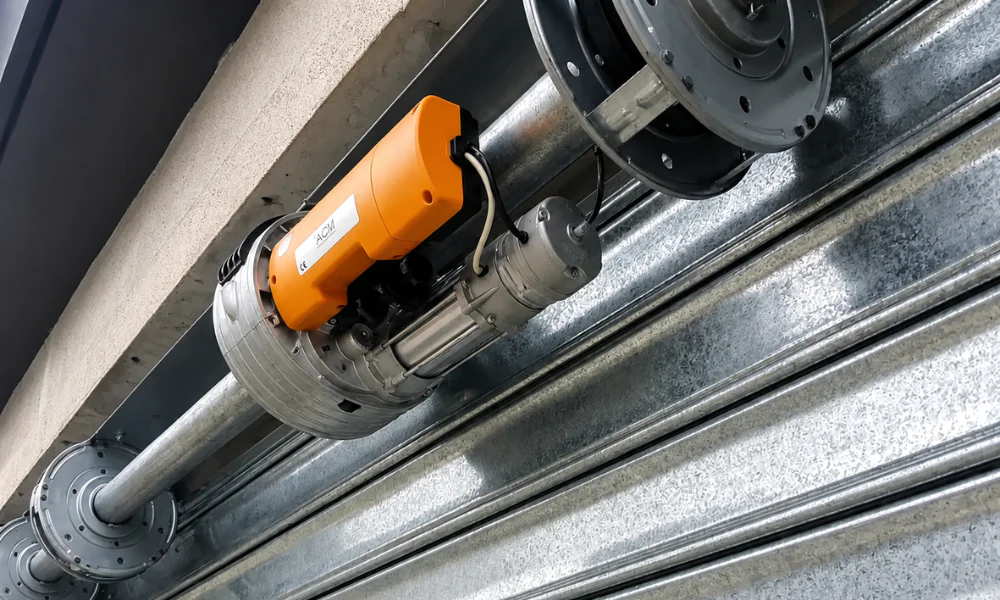

Étape 7 : Installer le nouveau moteur central
Si vous remplacez le moteur seul :
- Faites glisser le nouveau moteur dans le tube jusqu'à son positionnement correct.
- Revissez les vis de maintien fermement pour le fixer solidement au tube.
- Faites ressortir les câbles d'alimentation et de débrayage du bon côté, celui de l’alimentation.
Si vous installez un axe complet :
À deux ou trois personnes, montez le nouvel axe sur l'échafaudage. Soulevez-le et positionnez les deux extrémités du tube dans les berceaux (supports d'axe). Passez simultanément les câbles d'alimentation et de débrayage dans les orifices des joues. Boulonnez solidement les berceaux avec la clé appropriée. Vérifiez l'horizontalité avec un niveau à bulle.

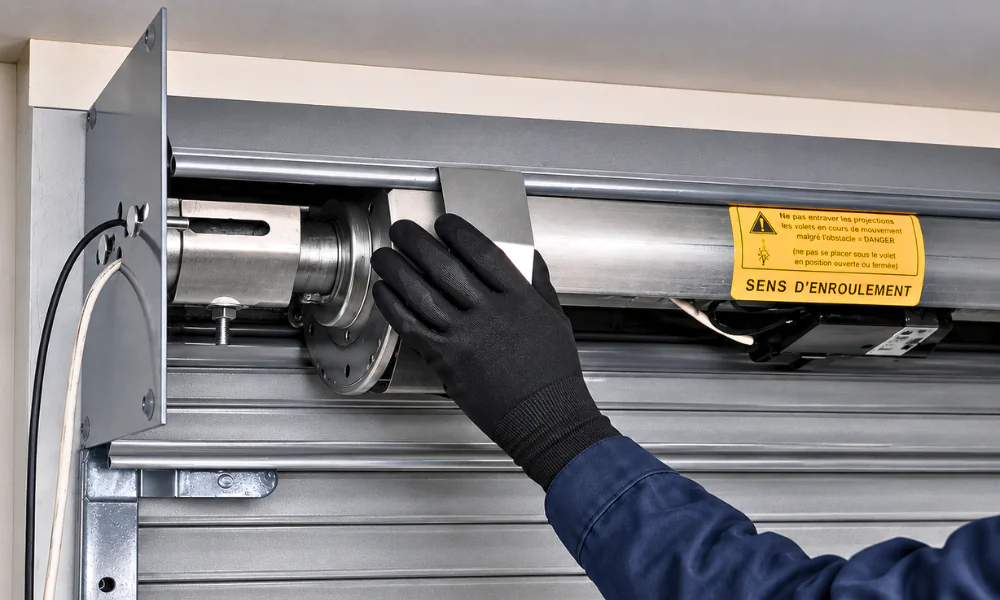

Étape 8 : Raccorder le tablier à l'axe
- Vérifiez que le tablier pend bien verticalement dans les coulisses, les deux bords à égale distance des joues.
- Passez les nouvelles attaches dans le pli supérieur de la première lame, puis accrochez l'autre extrémité sur les plats bombés ou les boîtes à ressort.
- Fixez-les avec des vis autoforeuses.
- Ôtez les goupilles de blocage des ressorts.
- Déboulonnez les vis qui retenaient provisoirement le tablier sur les coulisses.

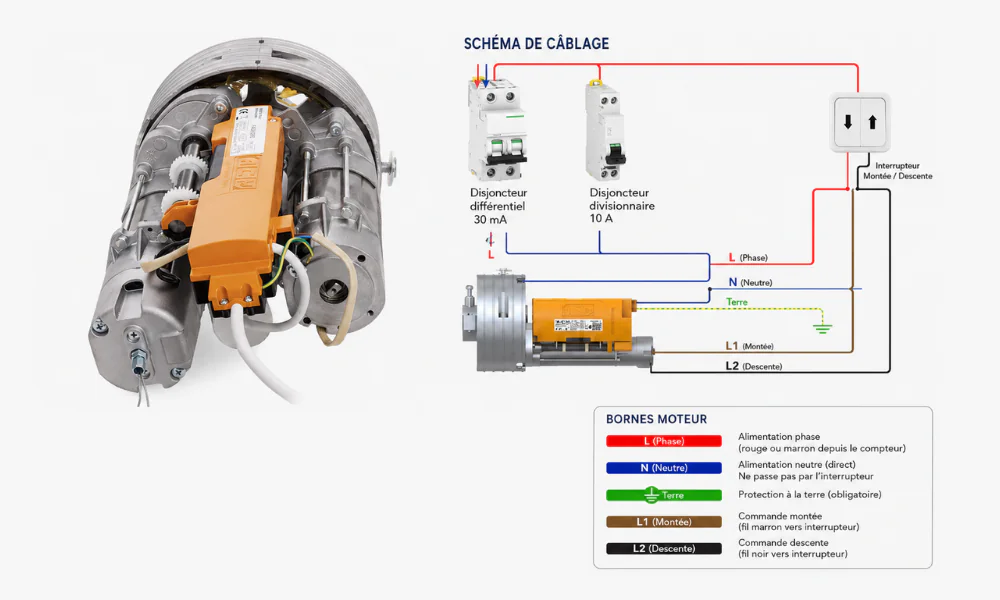

Étape 9 : Branchement électrique final
À partir du câble d'alimentation préparé à l'étape 6, raccordez-le vers l'organe de commande (boîte à clé, interrupteur bouton-poussoir ou centrale de commande) :
- Terre et neutre se raccordent directement depuis l'arrivée secteur. Le neutre ne passe pas par l'interrupteur.
- La phase (rouge ou marron venant du compteur) alimente la borne d'entrée commune de l'interrupteur.
- Les fils marron et noir du moteur (L1 et L2) se connectent sur les bornes de sortie de l'interrupteur, fléchées montée/descente.

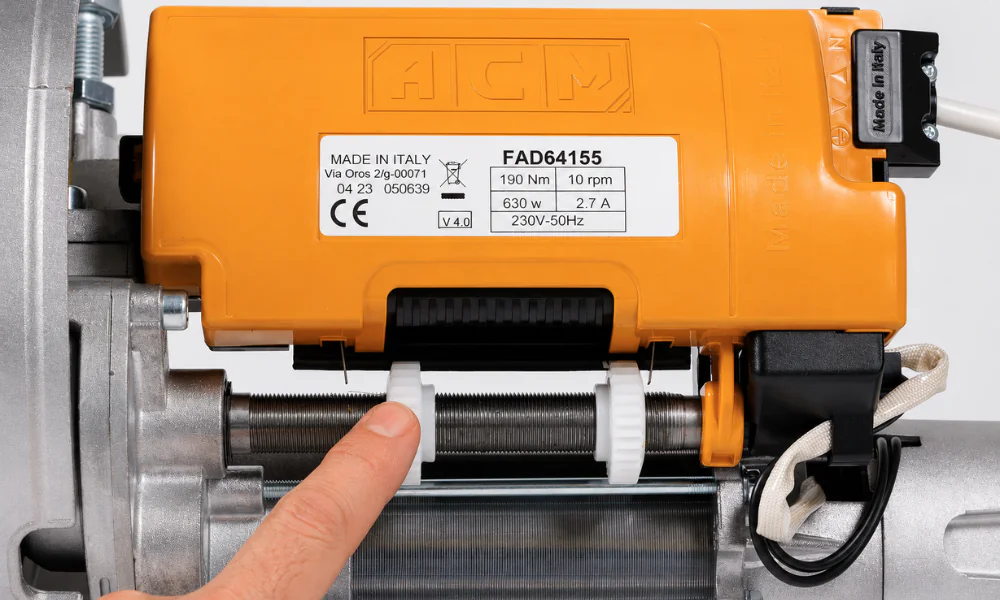

Étape 10 : Régler les fins de course du moteur central
Avant tout réglage, retirez les goupilles de blocage des ressorts et réembrayez le moteur. Le moteur central est équipé de deux molettes (gauche pour le haut, droite pour le bas) et de microcontacteurs.
Fin de course basse :
Positionnez le rideau métallique complètement fermé, jusqu’au seuil. Tournez la molette de fin de course basse jusqu'à entendre le « clic » du contacteur. La position de fermeture est enregistrée.
Fin de course haute : remontez le rideau jusqu'à sa position maximale. Ajustez :
- Le rideau ne monte pas assez : déplacez la molette vers le centre (en l'éloignant du contacteur).
- Le rideau remonte trop haut : déplacez la molette vers l'extérieur (en la rapprochant du contacteur).
Effectuez plusieurs cycles complets d'ouverture/fermeture pour valider. Laissez le moteur refroidir entre les cycles, des manœuvres trop répétées peuvent provoquer sa surchauffe et son blocage.
Testez le débrayage : désengagez le moteur et manœuvrez le rideau enroulable manuellement de bas en haut. Il doit monter facilement et sans effort excessif. Dans le cas contraire, ne forcez pas et appelez un technicien.
Étape 11 : Replacer le caisson
Remontez sur l'échafaudage. Soulevez le coffre et repositionnez-le sur ses supports d'origine. Replacez et emboîtez correctement les contre-joues. Vissez toutes les fixations fermement. Vérifiez qu'aucun câble n'est pincé entre le caisson et la structure. L'installation est terminée.
Quel est le prix d'un changement de moteur de rideau métallique en France ?
Le coût d'un remplacement de moteur de rideau métallique varie selon : le type de motorisation, la marque et la puissance du moteur, la largeur et le poids du rideau, l'accessibilité du chantier, et la configuration de l'installation (intérieure, extérieure, en hauteur).
À titre indicatif :
- Remplacement moteur central rideau métallique : à partir de 550 € à MGParis.
Pourquoi confier le remplacement de votre moteur rideau métallique à MGParis ?
Depuis plus de 20 ans, MGParis est le spécialiste des rideaux métalliques à Paris et partout en Île-de-France. Nos techniciens qualifiés maîtrisent chaque changement moteur rideau métallique central dans le respect strict des normes en vigueur.
Ce qui fait la différence avec Métallerie Grand Paris :
- Intervention rapide sur Paris et l'ensemble de l'Île-de-France, y compris en urgence
- Respect strict des normes NF EN 13241-1, NF EN 12604, NF EN 12453 et NF C 15100
- Techniciens qualifiés, formés aux spécificités de chaque marque et chaque type de motorisation
- Matériel professionnel complet : échafaudages, outillage certifié, EPI
- Travail à deux techniciens systématiquement sur les rideaux de grande dimension
- Devis gratuit et sans engagement : diagnostic précis avant toute intervention
Pour profiter des services MGParis
