Moteur tubulaire pour rideau métallique : Ce qu'il faut savoir

Le moteur tubulaire pour rideau métallique s'installe directement à l'intérieur du tube d'enroulement. Son fonctionnement ressemble à celui d'un moteur de volet roulant, mais avec une puissance bien supérieure : il est capable de soulever des rideaux pesant jusqu'à 700 kg, en monophasé pour un usage courant, ou en triphasé pour les environnements intensifs.

Dans cet article, nous vous expliquons tout, simplement et concrètement, pour faire le bon choix et sécuriser votre installation durablement.

Fonctionnement de moteur rideau métallique tubulaire

Contrairement à un rideau métallique à moteur central, la motorisation tubulaire fonctionne sans ressorts de compensation. Tout est logé dans le tube de façon compacte et discrète.

Le rideau métallique assure la montée, la descente et le maintien du tablier en position. Concrètement, cela signifie que toute la charge mécanique du rideau repose sur le moteur et le tube tubulaire. C'est pourquoi le dimensionnement est une étape critique, qu'on ne laisse jamais au hasard.

Le dimensionnement précis de ce tube ne se fait pas au hasard. Il dépend de trois facteurs indissociables :

• La largeur de votre rideau métallique
• La hauteur totale de l'ouverture
• Le poids total du tablier, calculé avec cette formule simple : Poids (kg) = Largeur (m) × Hauteur (m) × Poids au m² du tablier

Quand choisir une motorisation tubulaire pour son rideau métallique ?

Sur le terrain, nos serruriers experts en Île-de-France privilégient ou imposent le passage à une motorisation tubulaire pour les rideaux métalliques de grande dimension ou soumis à un usage intensif.

Le moteur tubulaire devient fortement recommandée pour un rideau métallique lorsque :

• Largeur dépasse 6 mètres
• Hauteur dépasse 5 mètres
• Usage intensif (ouvertures et fermetures fréquentes)

En résumé, le choix de moteur tubulaire pour rideau métallique se fait sur plusieurs critères cumulés : la largeur, la hauteur, le poids total, le type d'usage (intensif ou occasionnel) et bien sûr, vos exigences spécifiques en tant que client.

Les meilleures marques de moteurs tubulaires et leurs spécificités

Le marché des moteurs tubulaires pour rideaux métalliques est dominé par quelques grandes marques reconnues : SIMU (marque française), SOMMER (marque allemande) et AFCA (marque chinoise). Ces fabricants proposent des gammes larges, adaptées aussi bien aux usages résidentiels que professionnels.

À MGParis, après des années d'interventions sur le terrain en Île-de-France, nous avons fait le choix de travailler principalement avec deux marques pour la motorisation tubulaire : SIMU et AFCA. Les modèles que nous employons sont les suivants :

1- Moteurs tubulaires SIMU — Gamme utilisée

2- Moteurs tubulaires AFCA — Gamme utilisée

Plus le rideau est grand et lourd, plus le couple nécessaire est élevé. Un rideau léger de petite surface pourra fonctionner avec un moteur à 150 Nm comme le moteur SIMU T815M. En revanche, un rideau industriel large et lourd demandera un moteur à 330, 550, voire 600 Nm

Chaque moteur tubulaire possède un diamètre spécifique. Il doit impérativement correspondre au diamètre intérieur du tube d’enroulement.

En cas d’écart, nous utilisons un jeu d’adaptation, aussi appelé roue d’entraînement, qui permet de fixer correctement le moteur à l’intérieur du tube et d’assurer une transmission de couple optimale. Tous ces moteurs tubulaires sont équipés d’une manivelle de secours intégrée.

Composants d'un axe rideau métallique à motorisation tubulaire

Un axe rideau métallique à motorisation tubulaire conçu pour supporter le poids du tablier, transmettre le couple moteur et garantir la sécurité en cas de défaillance.

Un axe tubulaire se divise en deux côtés bien distincts : Côté Moteur (CM) et Côté Opposé moteur (CO), aussi appelé côté parachute.

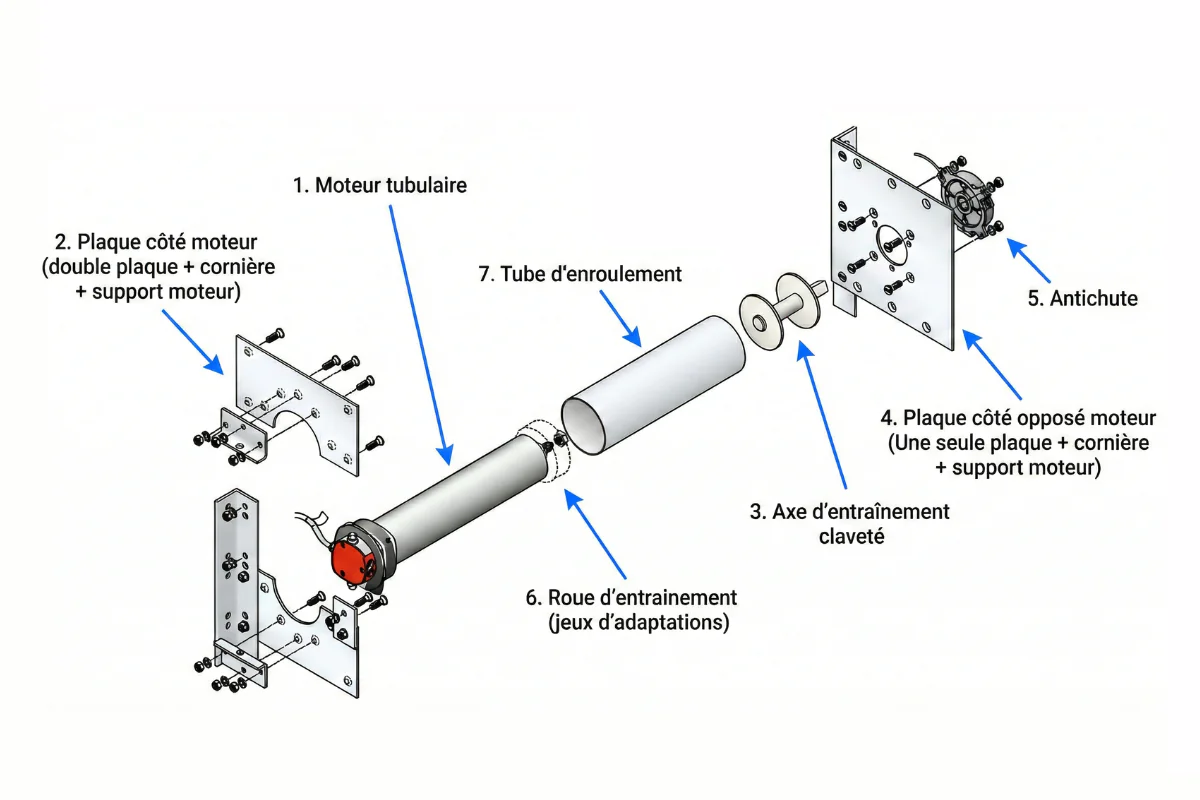

Ci-dessous les composants qui constituent un axe tubulaire :

• Moteur tubulaire : s’insère directement à l’intérieur du tube. Il est fixé sur la joue côté moteur (CM).
• Tube d'enroulement : il s'agit de l'élément autour duquel s'enroule le tablier et qui loge le moteur. Son diamètre (généralement à partir de 102 mm) et son épaisseur sont déterminés en fonction de la largeur, de la hauteur et du poids total du rideau métallique.
• Jeu d'adaptation : aussi appelé roue d’entraînement, permet de fixer solidement le moteur à l’intérieur du tube.
• Parachute ou système antichute : est un dispositif de sécurité essentiel, situé côté opposé moteur (CO). Il bloque immédiatement la descente du rideau afin d’éviter une chute brutale du tablier.
• Axe d’entraînement claveté : cette pièce métallique est solidement soudée à l'intérieur du tube, du côté opposé (CO). Elle est reliée mécaniquement au parachute pour lui transmettre le mouvement de rotation.
• Joues de fixation (plaques de support) : les joues sont les supports latéraux de l'axe, l'une côté moteur, l'autre côté opposé moteur. Elles maintiennent l'ensemble du système en position et assurent la fixation sur la structure du rideau. À noter que les fixations diffèrent selon les constructeurs : par exemple, les joues adaptées pour un moteur SIMU ne sont pas les mêmes que pour un moteur AFCA.

Les pannes les plus fréquentes d’un rideau métallique à moteur tubulaire

Après des années d'interventions sur des rideaux métalliques en acier galvanisé à Paris en Île-de-France, nos artisans voient revenir les mêmes pannes, sur les mêmes composants. Voici un tour d'horizon honnête de ce qui tombe le plus souvent, et pourquoi.

• Moteur rideau métallique HS ou qui ne tourne que dans un sens
• Fléchissement du tube
• Axe d’entraînement cassé
• Usure ou blessure des joues
• Parachute bloqué ou défaillant
• Fin de course déréglée

Face à ces situations, nous conseillons toujours à nos clients de ne pas forcer le mécanisme au risque d'aggraver les dégâts. Grâce à notre proximité, un expert MGParis intervient 24/7 sur place en 30 minutes pour diagnostiquer précisément l'origine du blocage.

Entretien et maintenance d’un rideau métallique à motorisation tubulaire

Un rideau métallique bien entretenu, c'est la garantie d'une sécurité infaillible et d'une longue durée de vie pour votre matériel. Mais au-delà du bon fonctionnement au quotidien, l'entretien de vos fermetures est avant tout une obligation légale stricte, particulièrement pour les professionnels et les sites industriels.

L'Arrêté du 21 décembre 1993 relatif aux portes et portails automatiques sur les lieux de travail impose un minimum de deux visites semestrielles par an pour tout équipement motorisé. La norme NF EN 13241 exige quant à elle la tenue d'un carnet ou livret d'entretien, dans lequel chaque intervention est consignée avec précision.

Lors de chaque visite, nos techniciens de maintenance procèdent à un contrôle complet de rideau métallique :

• Vérification du bon fonctionnement du moteur dans les deux sens
• Contrôle et recalibrage des fins de course
• Inspection visuelle et mécanique du tube, des joues et de l'axe d'entraînement
• Test du parachute et vérification de son déclenchement
• Lubrification des coulisses
• Contrôle de la manivelle de secours
• Mise à jour du livret d'entretien réglementaire

Contactez MGParis au 01 84 24 42 80 pour un contrat d’entretien rideau métallique annuel et sur mesure à Paris et en IDF.
