Comment installer un rideau métallique ? Les étapes à suivre

La pose d’un rideau métallique exige précision, matériel adapté et respect strict des normes de sécurité. Ce guide vous détaille les étapes  de sa mise en œuvre, de la préparation du chantier au respect des normes (NF C 15100, NF EN 13241).

Avertissements de sécurité et normes en vigueur

⚠️ Le montage d’un rideau métallique n’est jamais une opération anodine. Elle implique la manipulation d’un axe compensé, de ressorts sous tension, de flasques, de berceaux, d’un moteur électrique et d’un tablier dont le poids peut  atteindre plusieurs dizaines de kilos.

Pourquoi faire appel à un professionnel qualifié

Pour votre protection et celle des futurs usagers, l'installation de votre rideau métallique doit être confiée à des mains expertes, techniciens titulaires d'un CAP en serrurerie/métallerie. Pourquoi cette exigence ? Parce que le respect des normes NF EN 13241 et NF C 15100 (pour l'électricité) est impératif et qu'une mauvaise manipulation par une personne non qualifiée entraîne l'annulation immédiate de la garantie fabricant.

Les pré-requis techniques avant la pose

Avant toute intervention, le technicien doit :

• Vérifier les cotes : s'assurer que les dimensions indiquées sur le bon de livraison correspondent exactement à l’ouverture.
• Choisir la fixation : selon que le support est en béton, bois ou acier, le professionnel choisit la visserie adaptée pour assurer la tenue des coulisses et des flasques.
• Préparer le site : un périmètre de sécurité doit être délimité. Pour les poses en hauteur (> 2 m) ou les rideaux de grande dimension, l'usage d'un échafaudage et la présence de deux personnes qualifiées, voire d’une troisième selon la largeur du rideau, sont obligatoires.

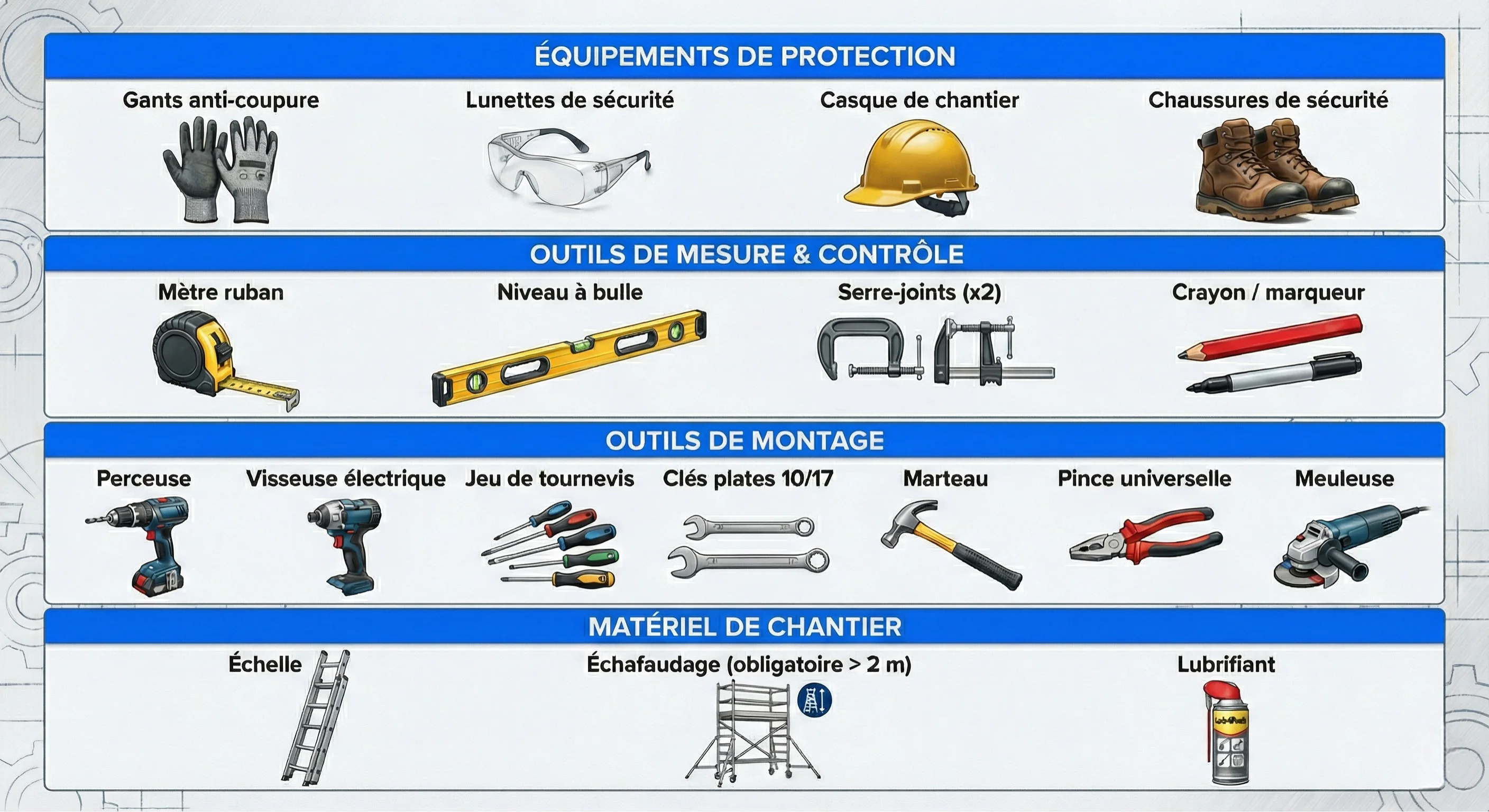

L'outillage et le matériel requis pour installer un rideau métallique

Pour garantir une pose correcte, robuste et conforme aux normes, le professionnel utilise un ensemble d’outils précis, indispensables pour travailler sur un rideau métallique :

Les étapes de montage d’un rideau métallique

L’installation d’un rideau métallique suit un enchaînement logique : préparer la structure, poser l’axe motorisé, monter le tablier, puis procéder aux réglages finaux.

Étape 1 : Préparation et fixation des coulisses et drapeaux

La première étape de montage consiste à préparer correctement les supports du rideau. Suivez ces instructions :

1- Mise en place des berceaux :

• Fixer les berceaux (supports d'axe) au centre de chaque flasque (ou joue). Employer la visserie fournie par le fabricant.
• Fixer les flasques sur la retombée du linteau aux quatre points de fixation prévus.
• Ramener les drapeaux sur l’échafaudage, puis positionner-les de part et d'autre sur le montant, et les maintenir avec un serre-joint.
• Placer la lame finale dans les coulisses, avec un jeu total de 15 à 20 mm. Contrôler la verticalité des drapeaux avec un au niveau à bulle et vérifier l'égalité des diagonales pour assurer l'équerrage.

2- Fixation des coulisses :

Percer les supports et fixer les coulisses à la visseuse électrique avec la visserie adéquate au support (acier, béton ou bois).

Vos flaques et coulisses sont installées, passons à l’axe d’enroulement.

Étape 2 : Installation et raccordement de l'axe motorisé

1- Préparation de l'axe et passage des câbles :

Sur l’établi, retirer le film protecteur du moteur central, dérouler les câbles (de débrayage et d'alimentation) et procéder à leur passage dans l'orifice dédié, de façon à ce qu'ils ressortent du côté souhaité (gauche ou droite).

2- Mise en place de l'axe sur les berceaux :

L’étiquette située près du moteur vous indique le bon sens d’installation. Positionnez l’axe de manière à avoir devant vous la tête des goupilles de ressort et les réglages de fin de course. Une fois en place, boulonnez solidement l'axe sur le berceau , toujours avec la visserie fournie(vis THM 12x80 + boulon).

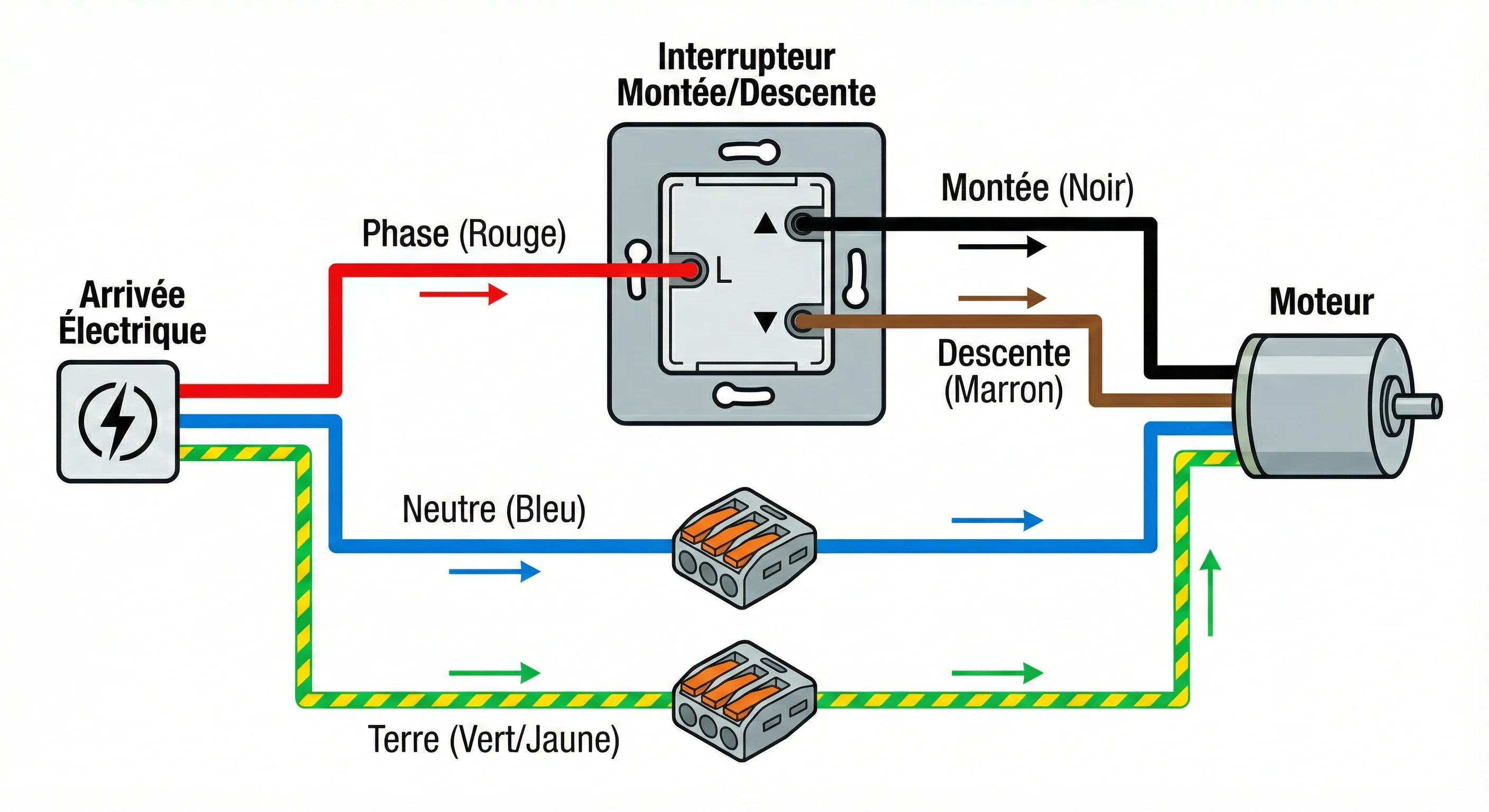

3- Branchement électrique du moteur :

Retirez le cache du moteur et câblez conformément au schéma fourni : connectez la terre, le neutre, et les phases de montée/descente. N'oubliez pas de remettre le cache soigneusement après l'opération.

Étape 3 : Montage et pose du tablier

1- Assemblage des lames et sens d'enroulement

Si vous manquez d'espace latéral, procédez à l'assemblage du tablier directement au sol. Insérez simplement les lames les unes dans les autres par le côté. Une vigilance particulière s'impose concernant leur sens de pose, qui varie selon la configuration :

• Pour un enroulement extérieur, le gros boudin se place en bas, avec l'articulation vers l'extérieur.
• Pour un enroulement intérieur, le petit boudin doit se trouver en bas.

2- Fixation au moteur et réglage de la tension (Goupilles)

Placez votre tablier enroulé sur l'axe, puis reliez la première lame aux boîtes à ressorts via les attaches fournies. Une règle de sécurité absolue s'applique ici : les goupilles de blocage doivent rester en place durant cette manœuvre. Déroulez ensuite le rideau jusqu'en bas. Une fois le tablier totalement suspendu, et seulement à ce moment-là, retirez les goupilles pour libérer la tension et rendre le mécanisme opérationnel.

3- Insertion du tablier dans les coulisses

Une fois le tablier accroché, remontez-le légèrement. Avec une pince universelle, écartez un peu l'entrée des coulisses (le tulipage) pour faciliter l'insertion des lames. Guidez le tablier à l'intérieur, puis déroulez-le complètement.

Étape 4 : Les réglages de fin de course et finitions

1- Réglage des molettes (montée et descente)

Pour que votre rideau s'arrête pile au bon endroit, il faut régler les "fins de course" sur le moteur :

• Pour le bas : maintenez le bouton de verrouillage vers le haut et tournez la molette de droite jusqu'à toucher le microcontacteur droit.
• Pour le haut : même méthode, mais avec la molette de gauche pour le microcontacteur gauche.

Avertissement ⚠️ : ces réglages sont impossibles lorsque le tablier est totalement enroulé. Des manipulations répétées risquent d’entraîner le blocage du moteur ; il faut attendre son refroidissement pour recommencer.

2- Pose des butées d'arrêt sur la lame finale

Dernière ligne droite ! Fixez les butées d'arrêt sur la lame finale (celle tout en bas). Ces petites pièces sont cruciales : elles empêchent le rideau de s'enrouler sur lui-même et de remonter contre les coulisses.

Entretien et maintenance rideau métallique : Ce qu'il faut savoir

Votre rideau métallique est posé ? Parfait ! Mais rappelez-vous qu'il s'agit d'une machine complexe qui comporte des pièces en mouvement. Pour garantir sa longévité, un nettoyage régulier et une lubrification des coulisses sont indispensables après l'installation.

Cependant, au-delà du simple bon sens, la maintenance est une obligation légale stricte.

Les réglementations en vigueur imposent l’entretien et la maintenance des portes, portails et rideaux métalliques. Les exigences varient selon le type d’équipement et son usage, s'appuyant sur plusieurs textes de référence :

• Décret n°90-567 du 5 juillet 1990
• Arrêté du 2 juillet 2004
• Arrêté du 12 novembre 1990 (spécifique aux portes automatiques de garage)
• Arrêtés du 21 décembre 1993 et circulaire DRT n°95-07 du 14 avril 1995 (concernant les portes et portails semi-automatiques)

Ne pas respecter la fréquence et le contenu de la maintenance n'est pas anodin. Votre responsabilité est directement engagée sur trois niveaux : responsabilité pénale en cas d’incident, refus d'indemnisation, et sanctions administratives.

Pour vous protéger juridiquement et assurer la sécurité de vos locaux sans vous soucier des détails techniques, MGParis propose un contrat de maintenance annuel sur mesure. Conforme à la norme NF EN et au Code du travail, notre offre comprend :

• Deux visites de contrôle par an par nos techniciens qualifiés
• La mise à jour de votre livret d’entretien (obligatoire pour le suivi)
